Piloter en DMX des moteurs pas à pas avec des petits drivers type A4988, DRV8825, TMC2208 ou compatibles.

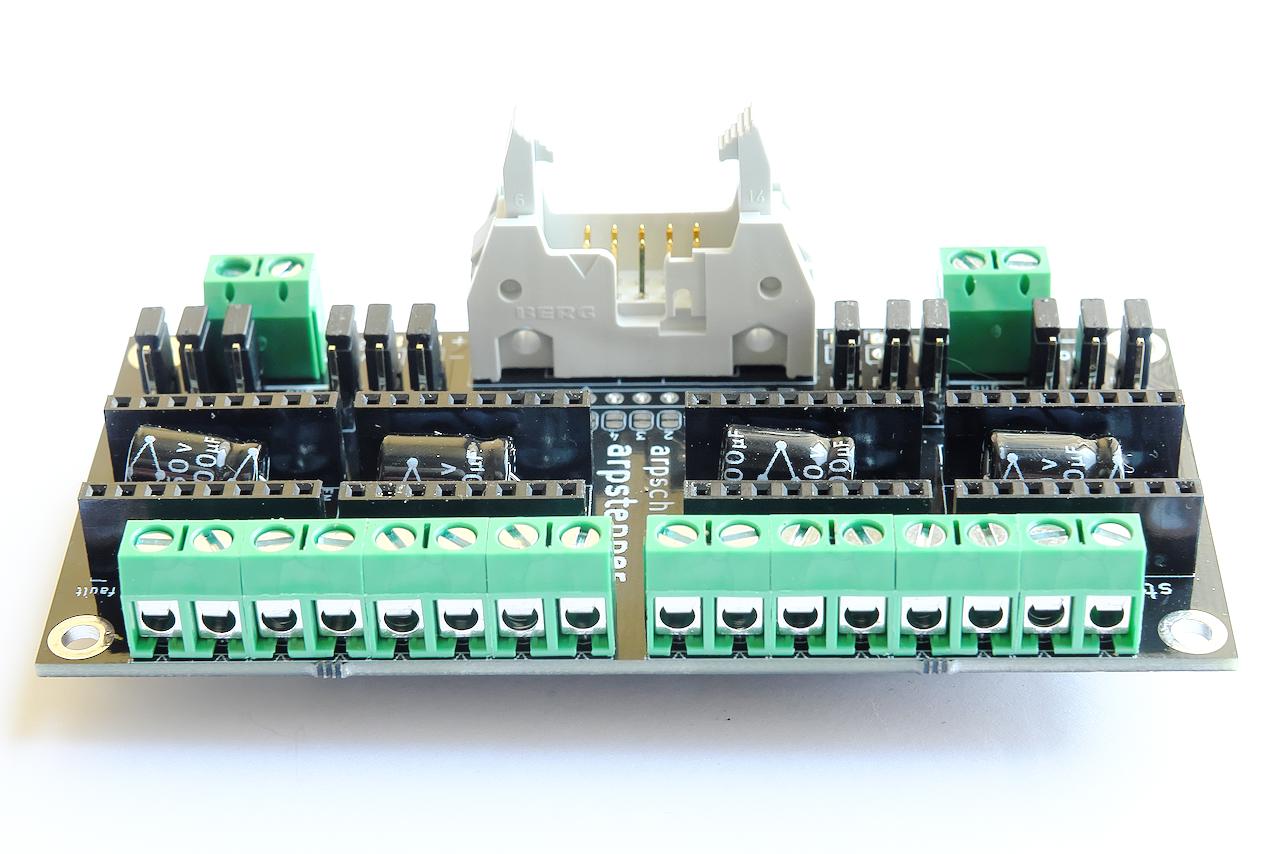

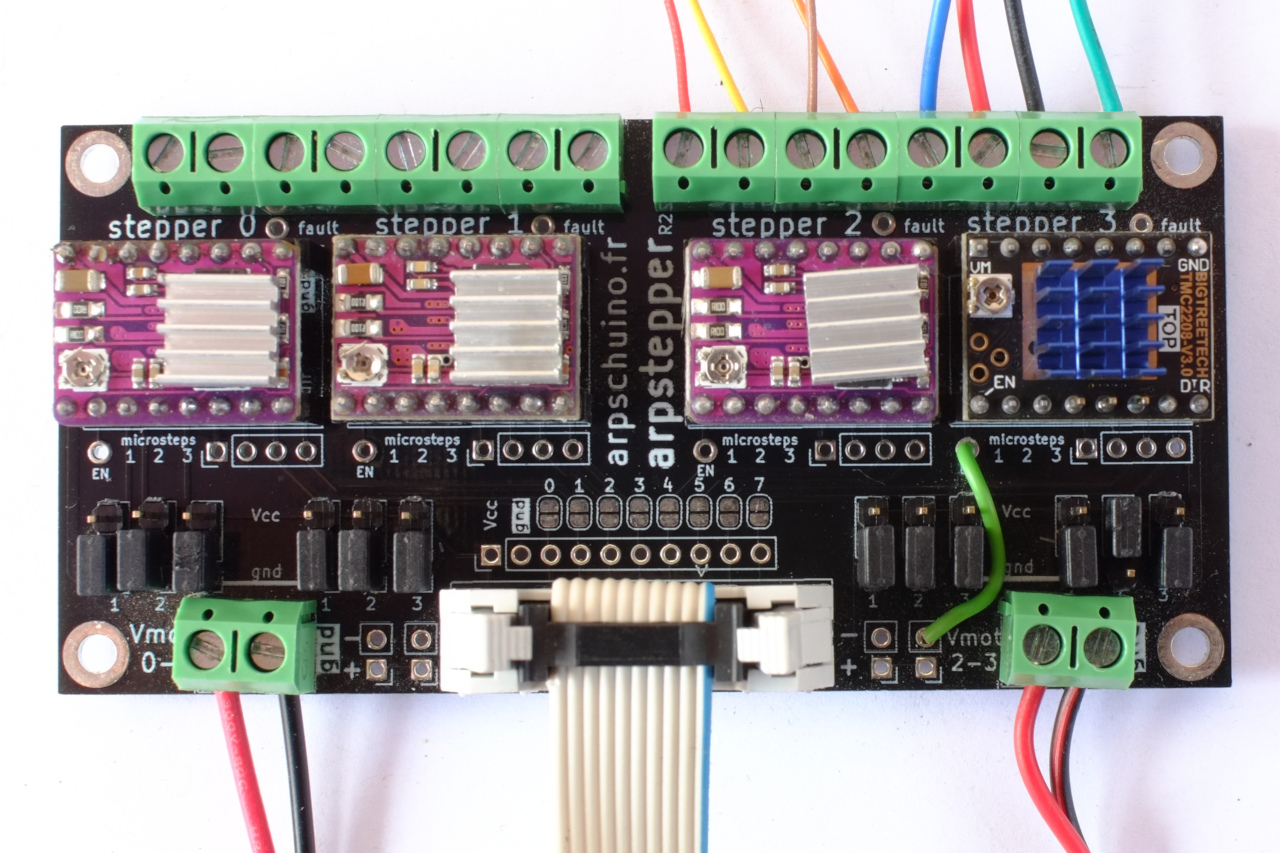

Nos arpsteppers permettent de brancher simplement des drivers types A4988, DRV8825, TMC2208 ou compatibles, sur l'arpschuino. Ces drivers permettent de contrôler des moteurs de 1 à 1,5 ampères, selon les modèles. Chaque arpstepper peut recevoir jusqu'à 4 drivers et on peut brancher 2 arpsteppers sur un arpschuino pour un total de 8 moteurs.

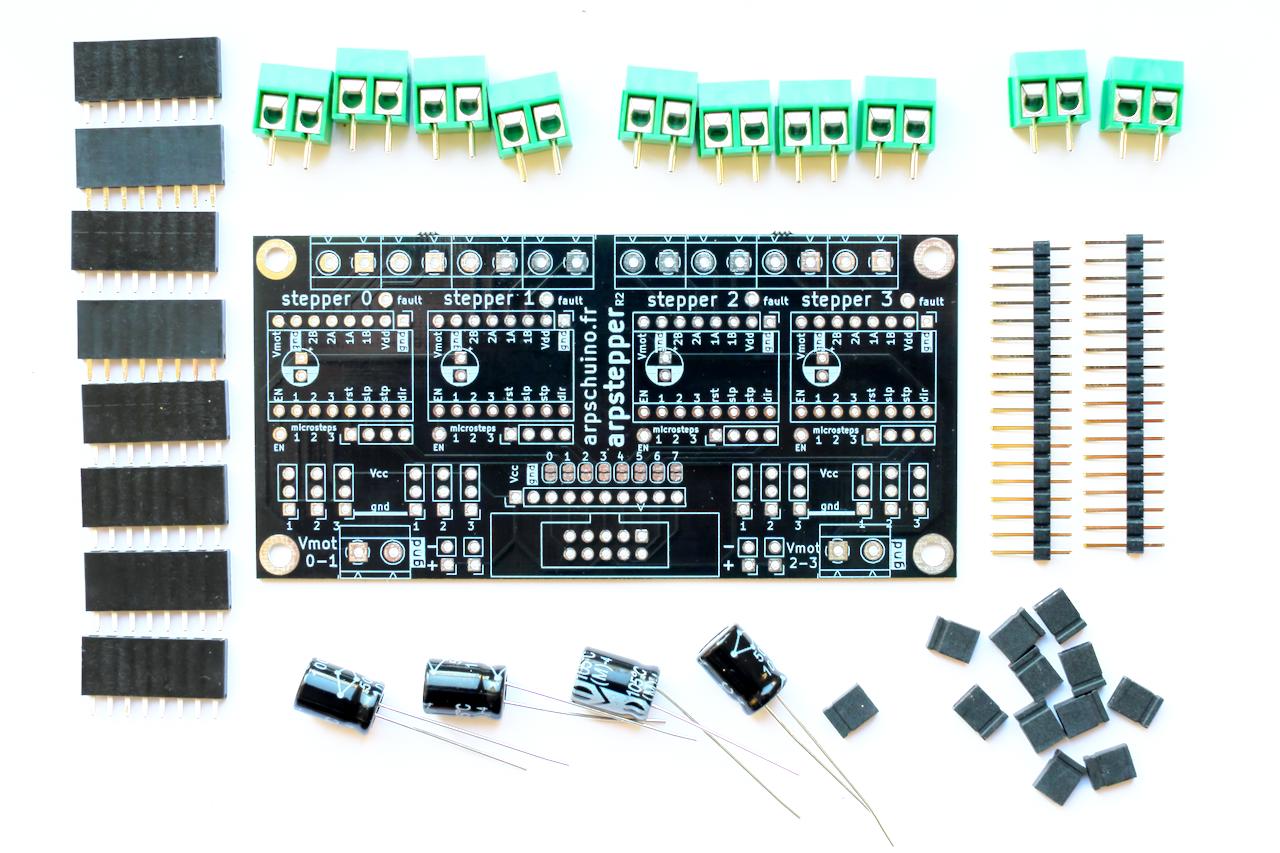

L'arpstepper est fourni sans les drivers. On les trouve très facilement sur le net ou dans les boutiques spécialisées dans le matériel pour imprimante 3D.

Spécifications :

  • Connecteur HE10 avec bras anti arrachement.
  • Connexion à l'arpschuino par Nappes HE10 10 contacts.
  • Connexion aux moteurs par borniers.
  • réglage des micro pas par cavaliers.
  • 2 borniers d'alimentation moteur (moteur 1/2 et 3/4).
  • Alimentation des moteurs jusqu'à 48V (en fonction du driver choisi).
  • dimensions : 49x100mm.

Prix :

  • kit arpstepper : 17€
  • arpstepper assemblé : 24€

 ressources :

Guide d'assemblage arpstepper (fr+en): PDF

Plus d'infos concernant la mise en oeuvre sur notre tuto stepper

Schématique de l'arpstepper : PDF


Ce site n'est pas une "boutique en ligne", si vous êtes intéressés par nos cartes, contactez nous : arpschuino@gmx.fr

 versions :

nouveautés R2 :

4 condensateurs 100uf/50v au lieu de 2 100uf/35V : meilleure stabilité et possibilité d'alimenter les moteurs jusqu'à 48v.

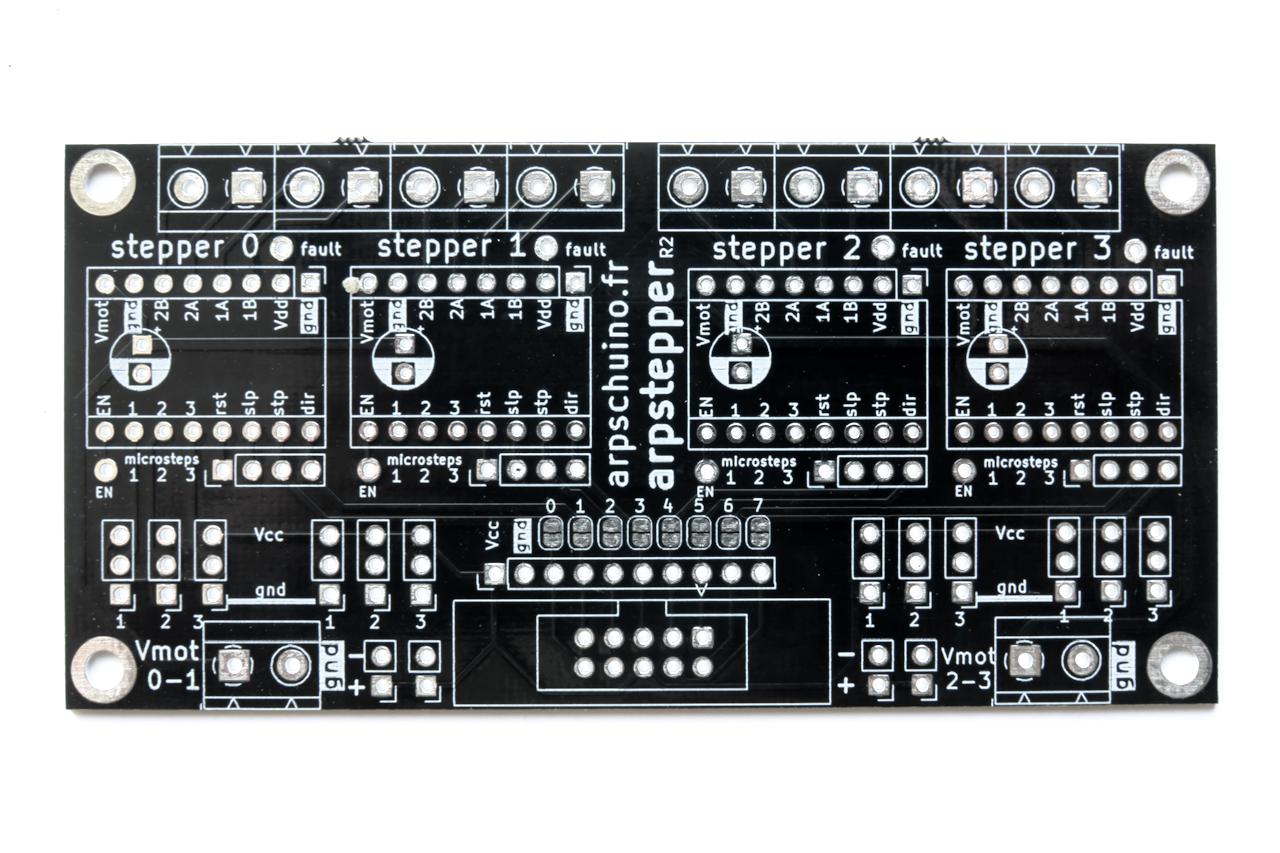

Les jumpers à souder sont désomais sous la carte et sont fermés par défaut. Plus besoin de pont de soudure pour les configurations standards (A4988, DRV8825 ou TMC2208).
