Antenne SMA 2.4 Ghz (wifi)

Une antenne externe pour l'arpschuino32.



  • antennes

Voici nos antennes wifi 2.4 Ghz au format SMA mâle.

Elle sont compatibles avec les arpschuino32 équipés de connecteurs ipex. La liaison entre la carte et l'antenne se fait au moyen d'un câble IPEX>SMA, ils sont disponibles en version 5 ou 15cm.

Une antenne est nécessaire dans le cadre d'une mise en boîtier métallique, la portée est aussi légèrement améliorée avec une antenne externe.

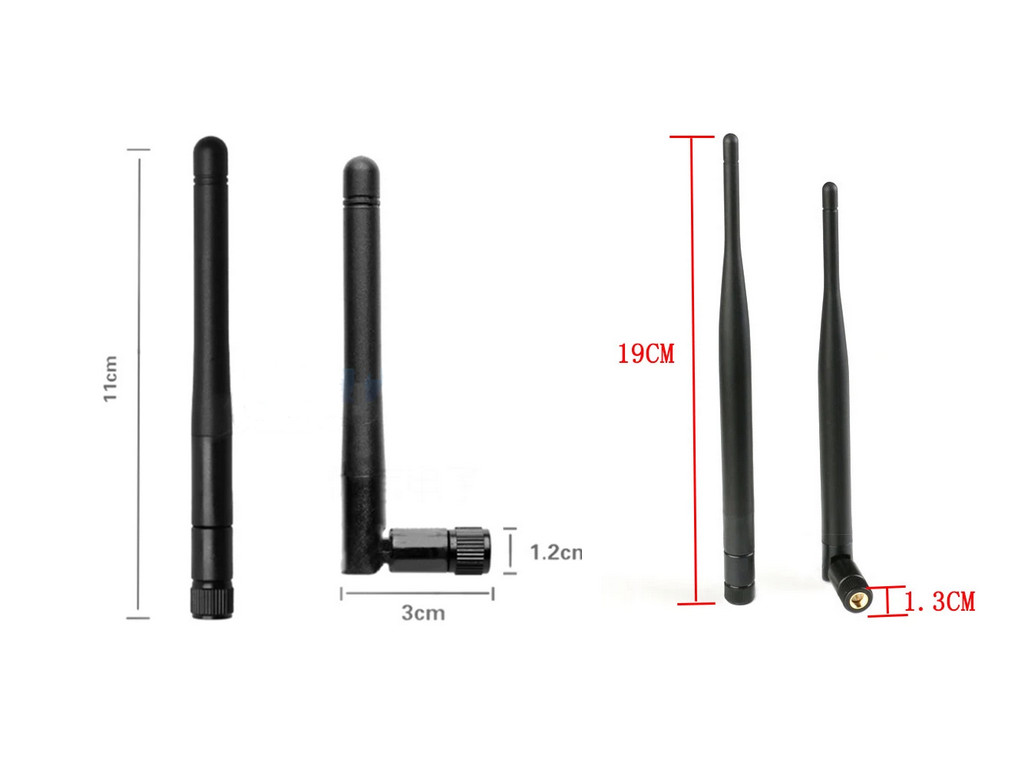

Deux versions sont disponibles, le petit modèle mesure environ 11cm et à un gain de 3 dBi. Le grand modèle mesure environ 19cm et à un gain de 5 dBi.

Les deux versions sont articulées et peuvent s'utiliser en position droit ou coudé à 90°.

Spécifications antenne:

  • Fréquence : 2.4 GHz
  • Impédance nominale : 50 ohm
  • Polarization : Omnidirectionelle
  • SMA mâle articulé
  • Gain 3 ou 5dBi
  • 11 ou 19cm

Spécifications câble:

  • IPEX femelle vers SMA femelle
  • Impédance nominale : 50 ohm
  • Câble coaxial RF 5 ou 15cm

Prix :

  • câble IPEX>SMA 5cm : 2€
  • câble IPEX>SMA 15cm : 2.5€
  • antenne SMA 2.4 Ghz petit format: 8€
  • antenne SMA 2.4 Ghz grand format: 10€



Antenne SMA 868/915Mhz

Une antenne externe pour arp>RF, wilulu et arpsensorsRF.

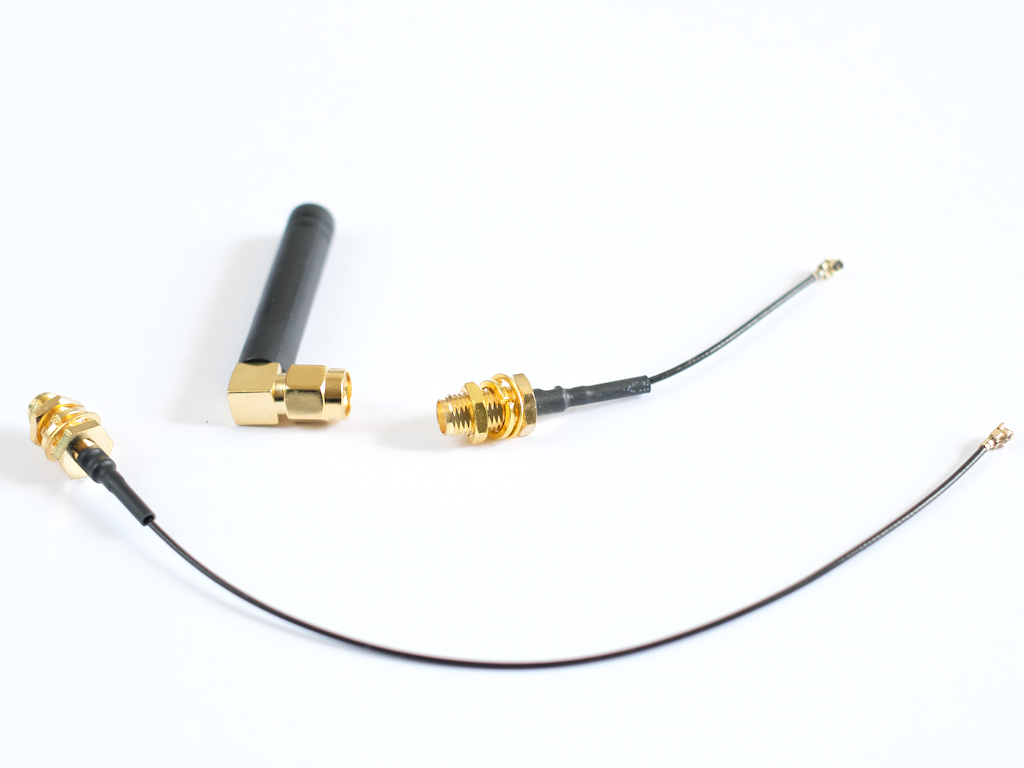

  • câble IPEX>SMA et antenne
  • arpRF R3, câble IPEX>SMA et antenne
  • arpRF R3, câble IPEX>SMA et antenne
  • wilulu, câble IPEX>SMA et antenne

Ceci est une antenne externe 868/915 Mhz au format SMA mâle.

Elle est compatible avec nos cartes équipées du module radio RFM12B : arp>RF, wilulu et arpsensorsRF. La liaison entre la carte et l'antenne se fait au moyen d'un câble IPEX>SMA, ils sont disponibles en version 5 ou 15cm. La carte doit bien sur être équipée d'un connecteur IPEX.

Une antenne est nécessaire dans le cadre d'une mise en boîtier métallique, la portée est aussi légèrement améliorée avec une antenne externe.

Spécifications antenne:

  • Fréquence : 868-915MHz
  • Impédance nominale : 50 ohm
  • Polarization : Omnidirectionelle
  • SMA mâle coudé ou droit
  • 52mm x 8mm

Spécifications câble:

  • IPEX femelle vers SMA femelle
  • Impédance nominale : 50 ohm
  • Câble coaxial RF 5 ou 15cm

Prix :

  • câble IPEX>SMA 5cm : 2€
  • câble IPEX>SMA 15cm : 2.5€
  • antenne SMA 868/915 Mhz : 8€



Ce site n'est pas une "boutique en ligne", si vous êtes intéressés par nos cartes, contactez nous : arpschuino@gmx.fr
