arpschuino

L'arpower

Pour graduer des leds ou des lampes basse tension jusqu'à 2.5 ampères par circuit, 10 ampères avec un dissipateur.

Donnez de la puissance à votre arpschuino (2 ou 32)!

Les sorties des apschuino² et arpschuino32 ne peuvent fournir qu'une intensité limité quelques dizaines de milliampères. C'est suffisant pour allumer des petites leds de signal, mais pour des leds puissantes, des lampes basse tension, des moteurs ou des éléctroaimants, vous aurez besoin de plus de puissance.

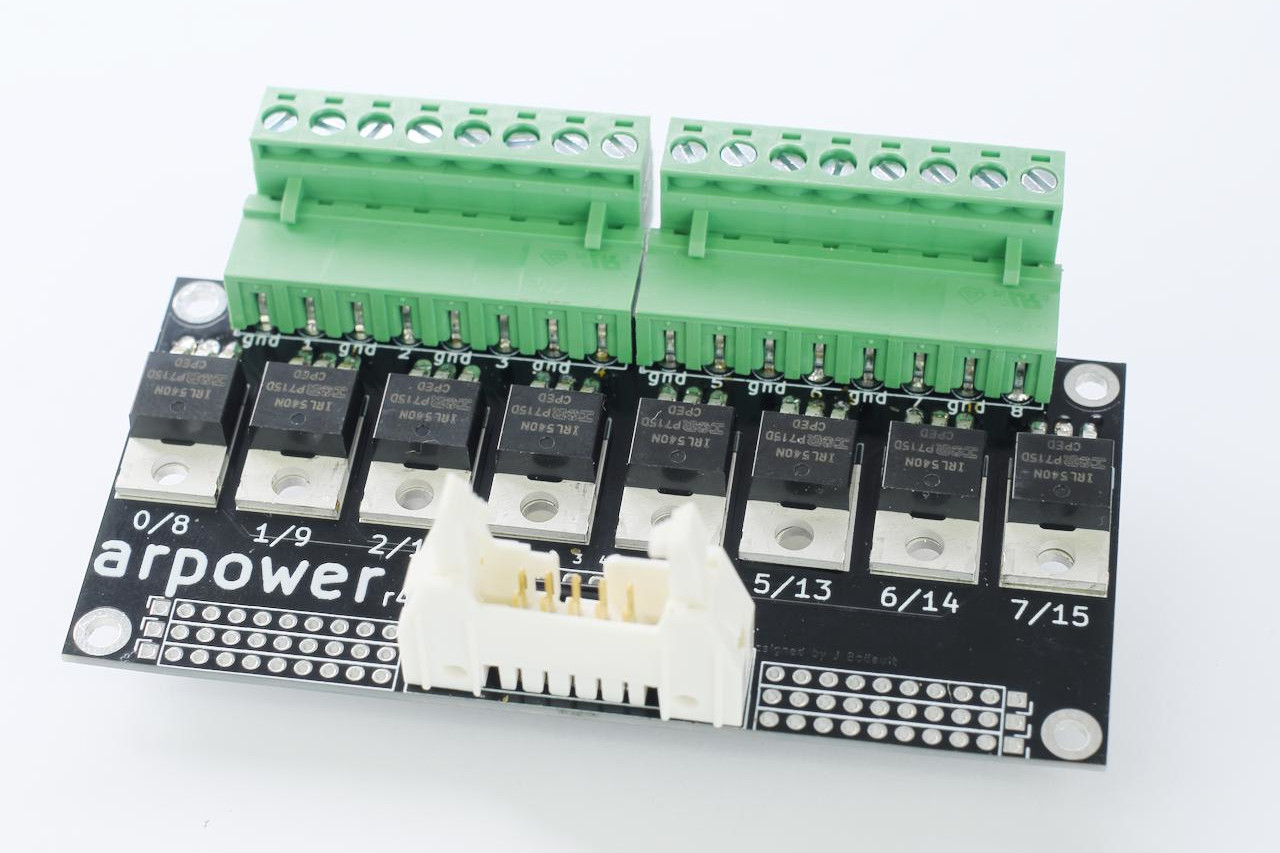

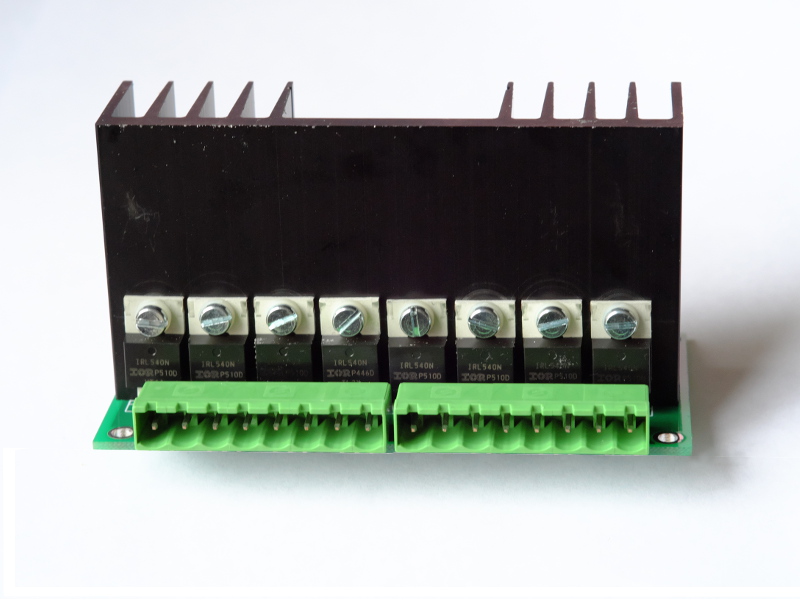

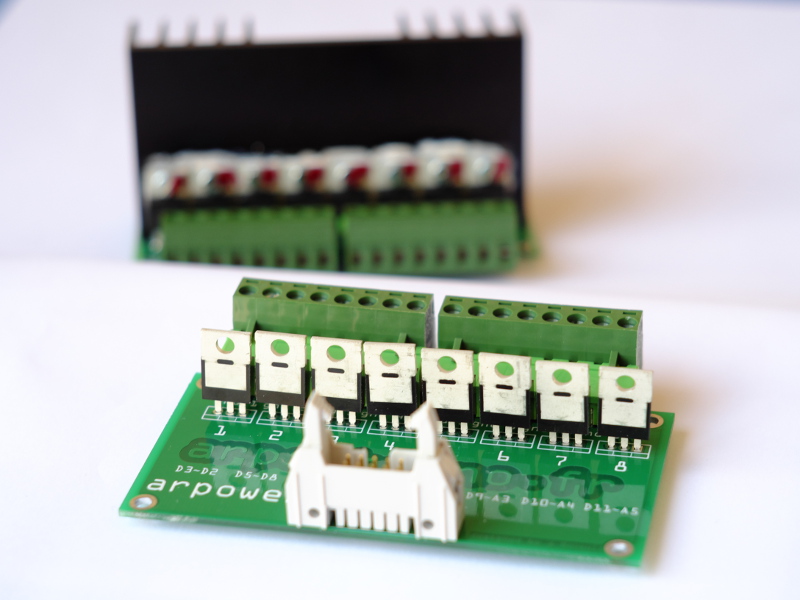

Avec l'arpower, les arpschuinos sont capable de graduer des puissances allant jusqu'à 2.5 ampères, et même jusqu'à 10 ampères en équipant l'arpower de notre kit dissipateur.

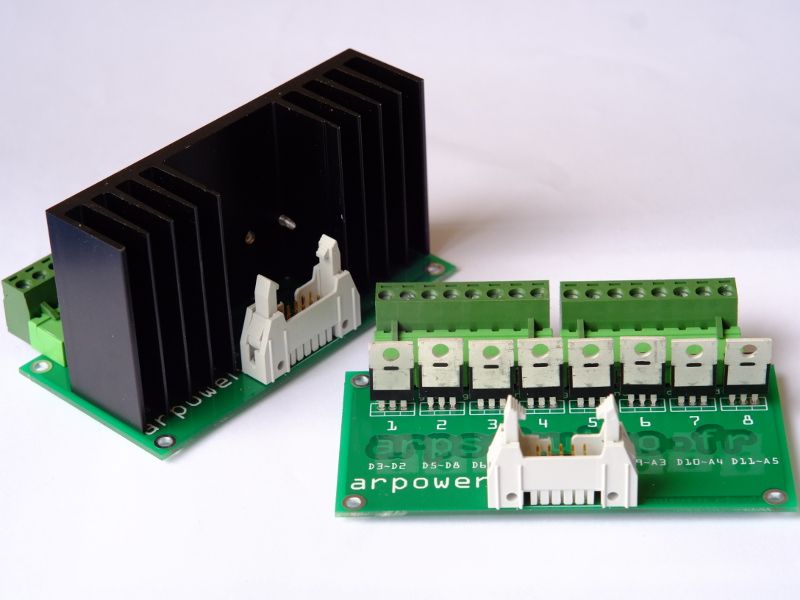

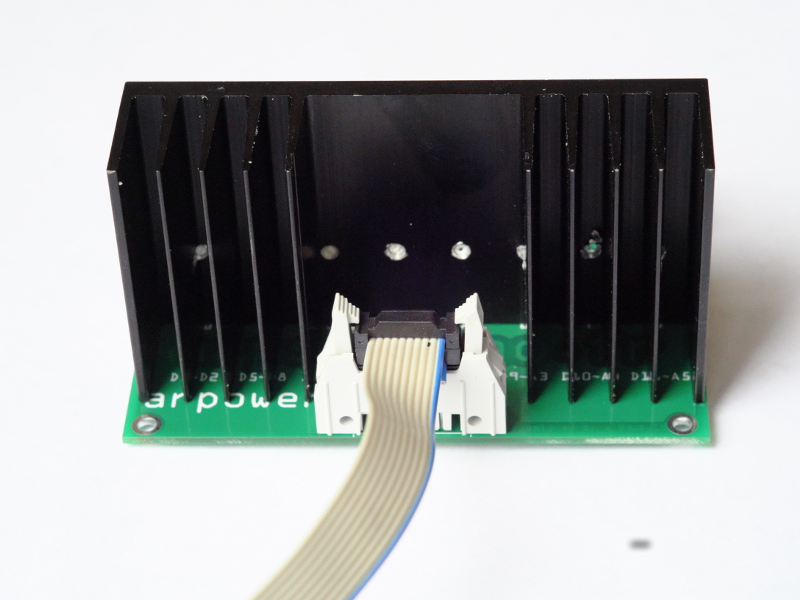

Depuis la version R4, le kit dissipateur à été repensé pour gagner en compacité, en facilité de montage et pour une meilleur dissipation de la chaleur.

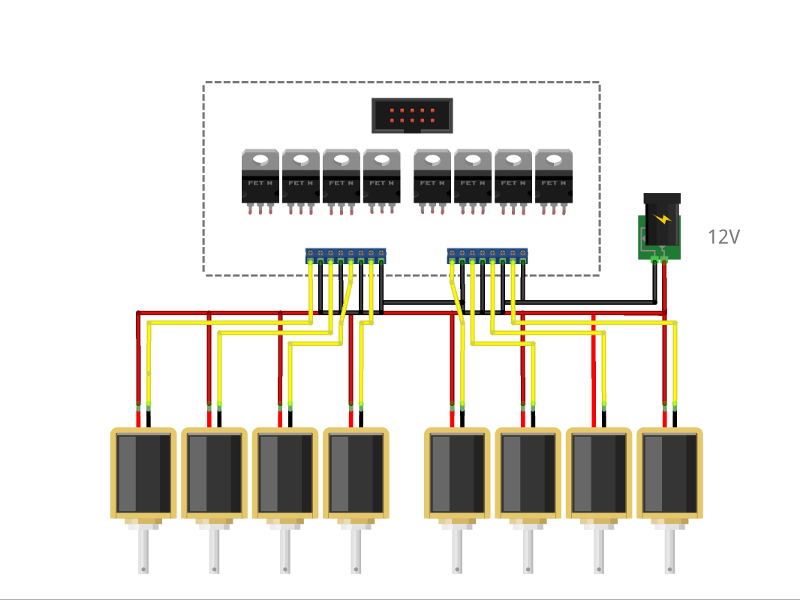

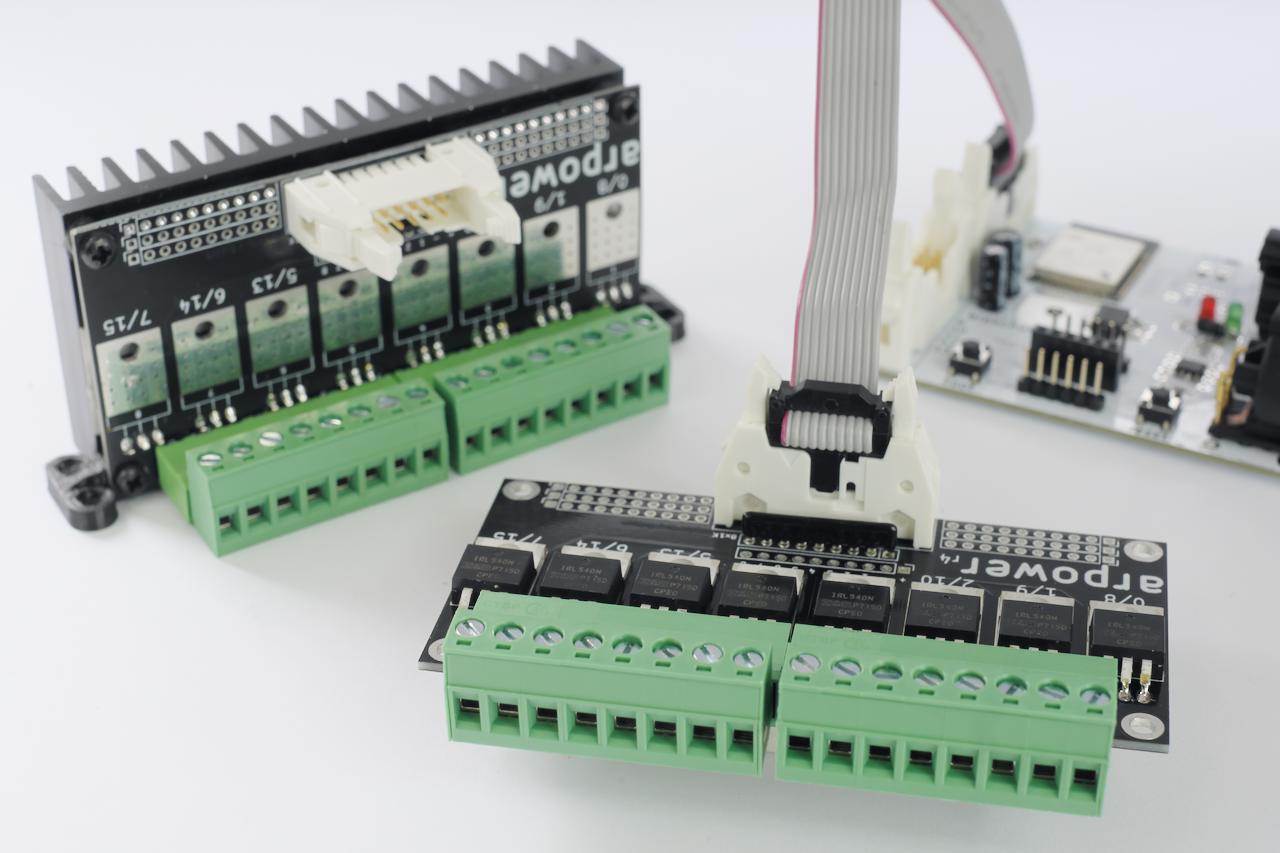

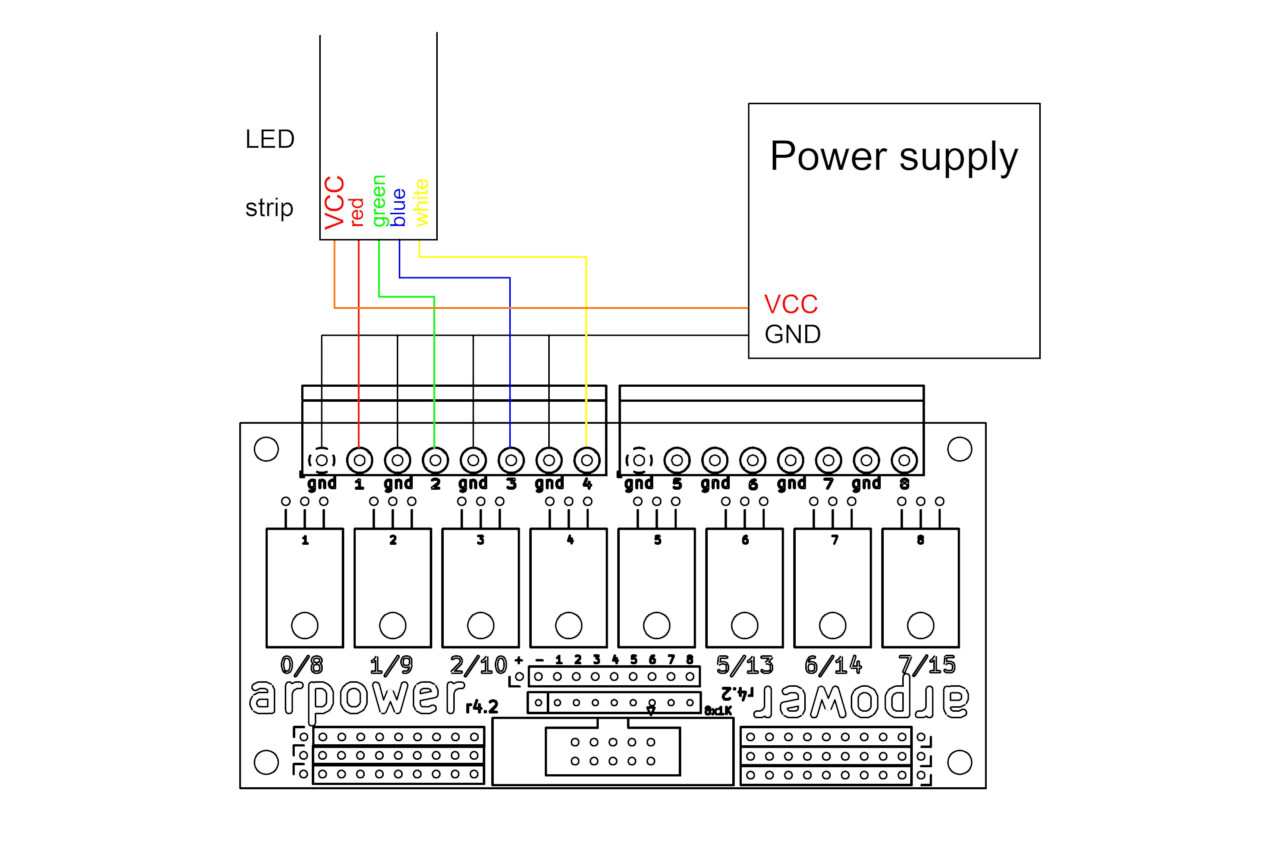

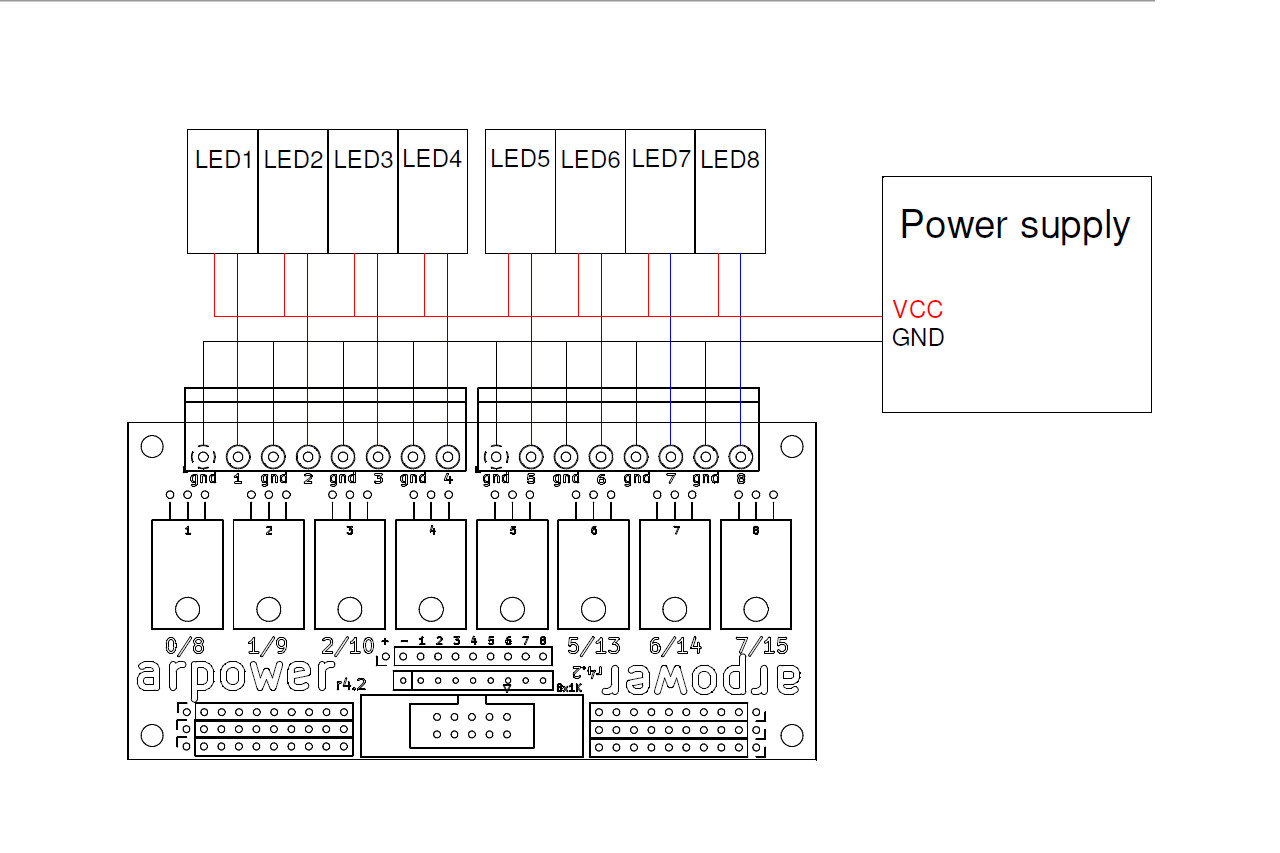

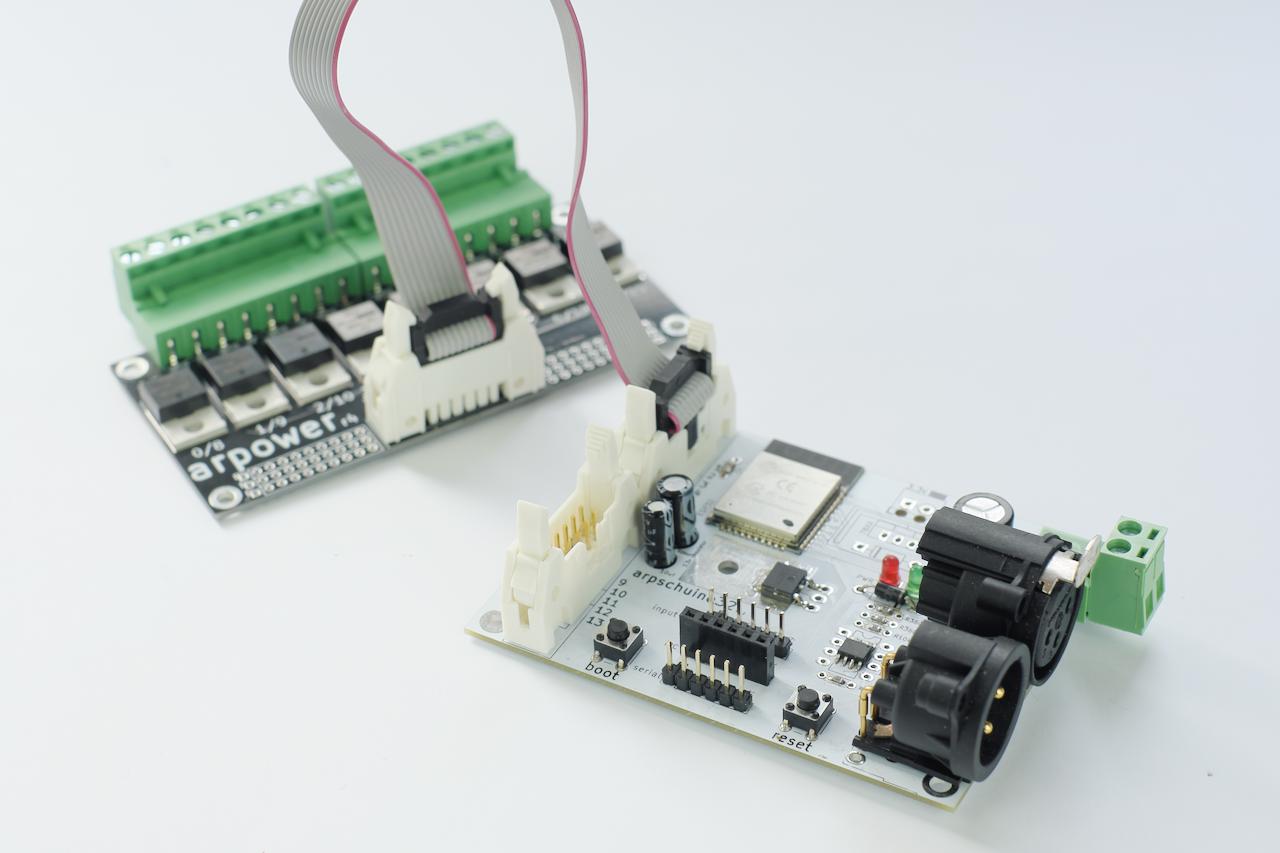

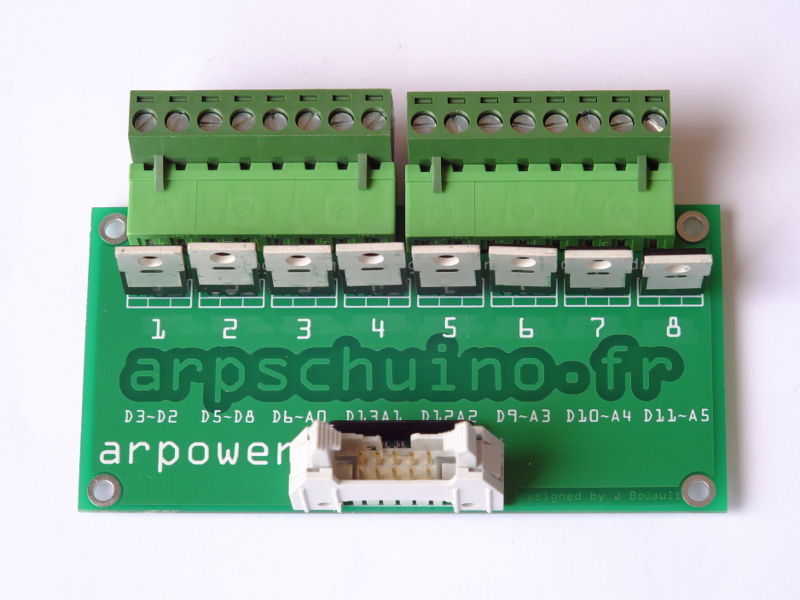

On peut brancher jusqu'à deux arpowers sur un arpschuino à l'aide de nappes avec détrompeur. L'illustration ci-dessus montre comment brancher vos appareils sur l'arpower.

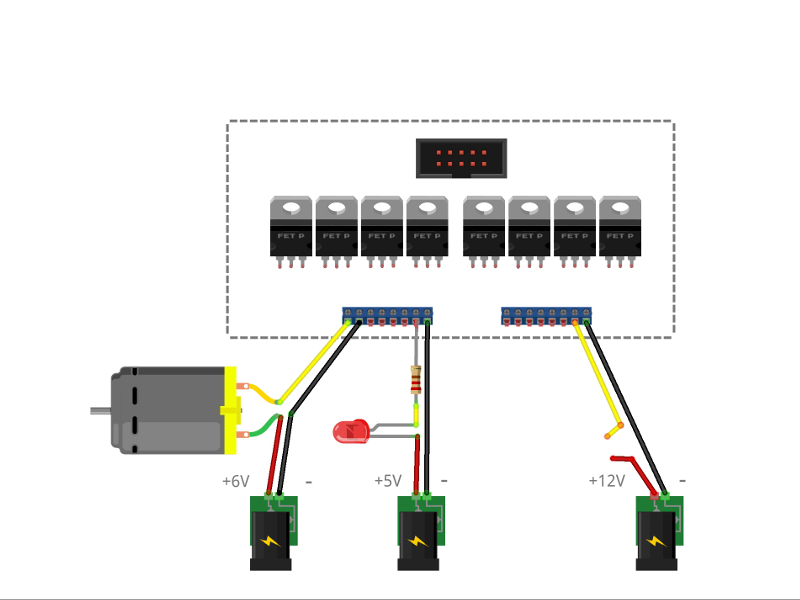

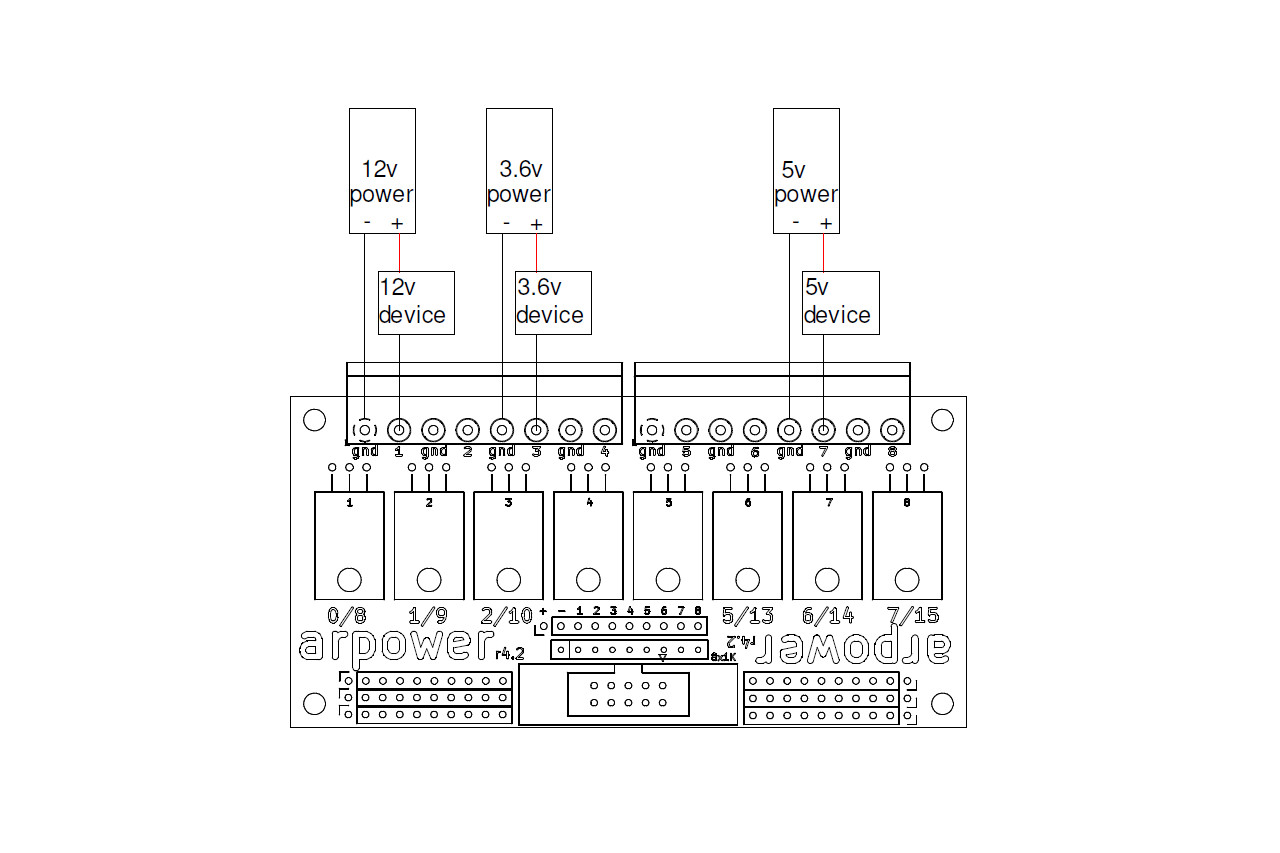

Il est parfaitement possible de brancher différents types de matériel, même travaillant à des tensions différentes, sur un même arpower.

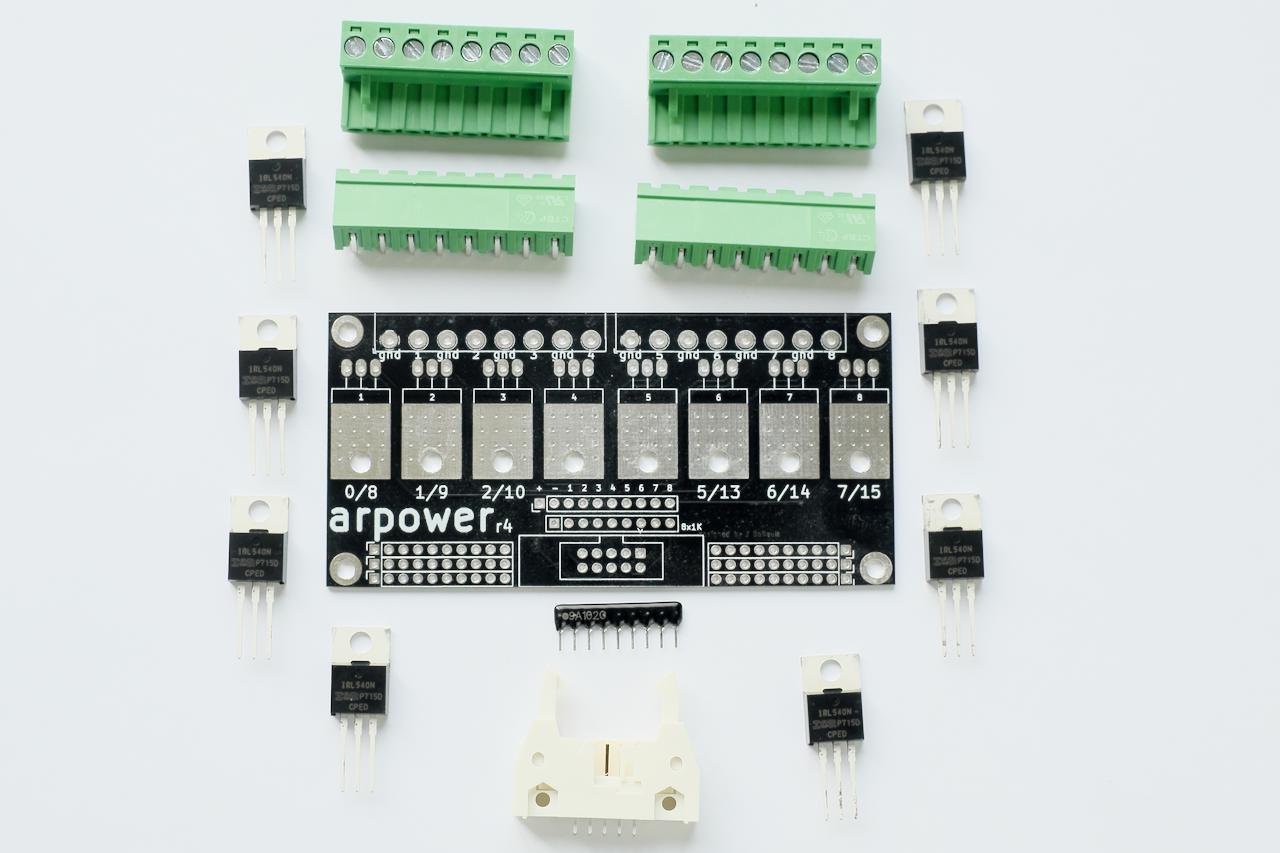

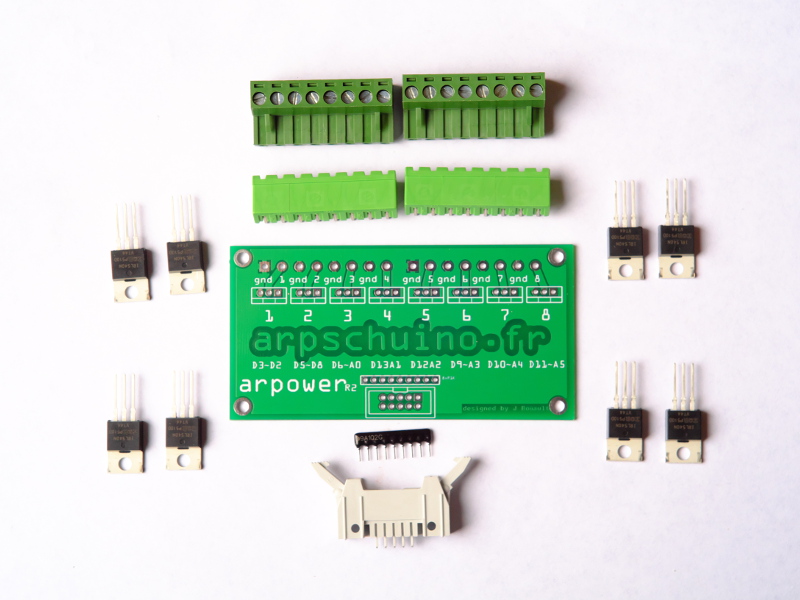

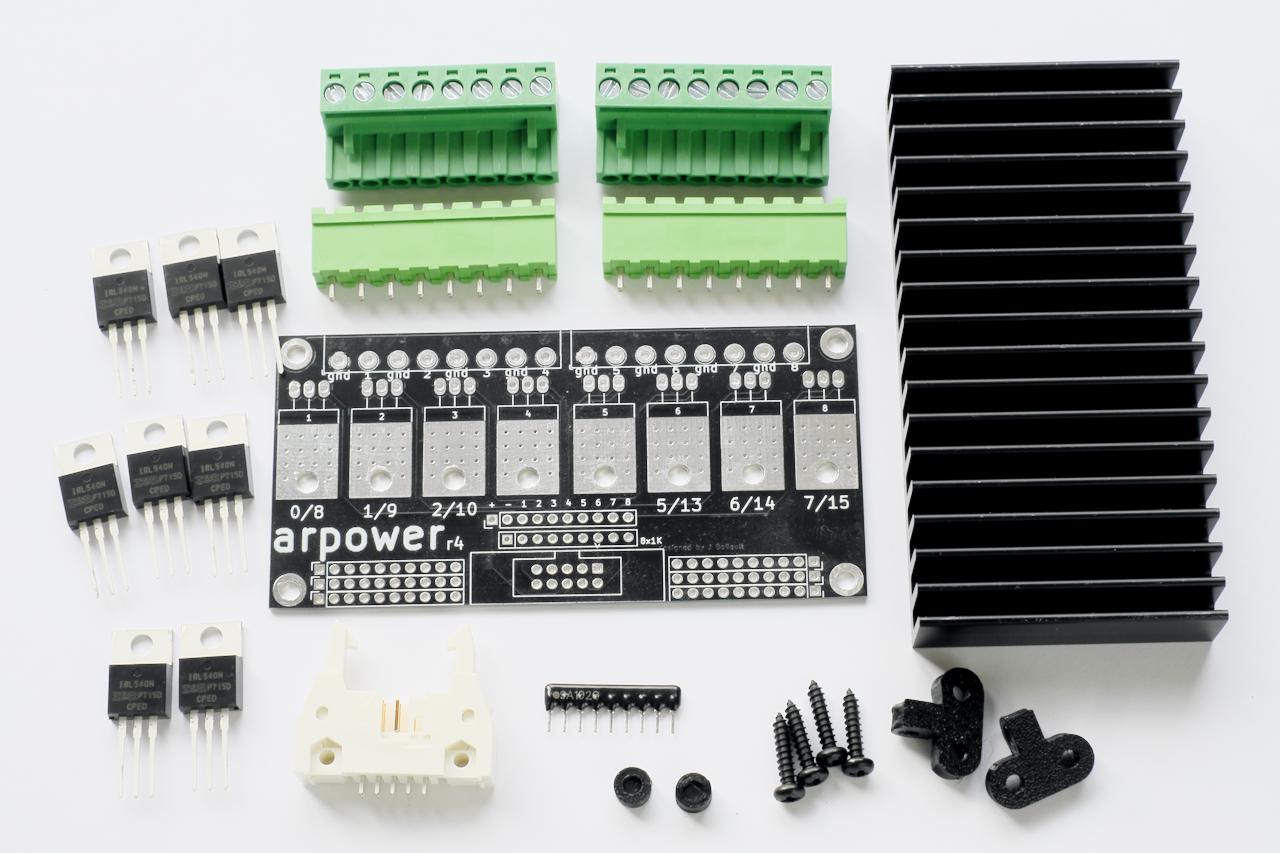

L'arpower est fourni en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.

Spécifications :

  • S'utilise avec les arpschuinos (toutes versions)
  • 8 circuit de graduation PWM ou off/on
  • 8 mosfets IRL540N
  • Sortie sur borniers enfichables
  • Connexion à l'arpschuino par Nappes HE10 10 contacts
  • Puissance : 2,5 ampères ou 10 ampères avec dissipateur
  • Tensions utilisables : de 1 à 48V continu
  • Possibilité d'utiliser différentes tensions sur une même carte
  • Dimensions : 100 mm / 49 mm

Guide d'assemblage de l'arpower (fr+en): PDF

Guide d'assemblage de l'arpower avec dissipateur(fr+en): PDF

Prix :

  • arpower : 34€

Options :

Il nous reste quelques arpowers R3, nous pouvons vous les céder à prix réduit.

Ce site n'est pas une "boutique en ligne" Si vous êtes intéressé par nos cartes, contactez nous : arpschuino@gmx.fr

 versions :

nouveautés R4 :

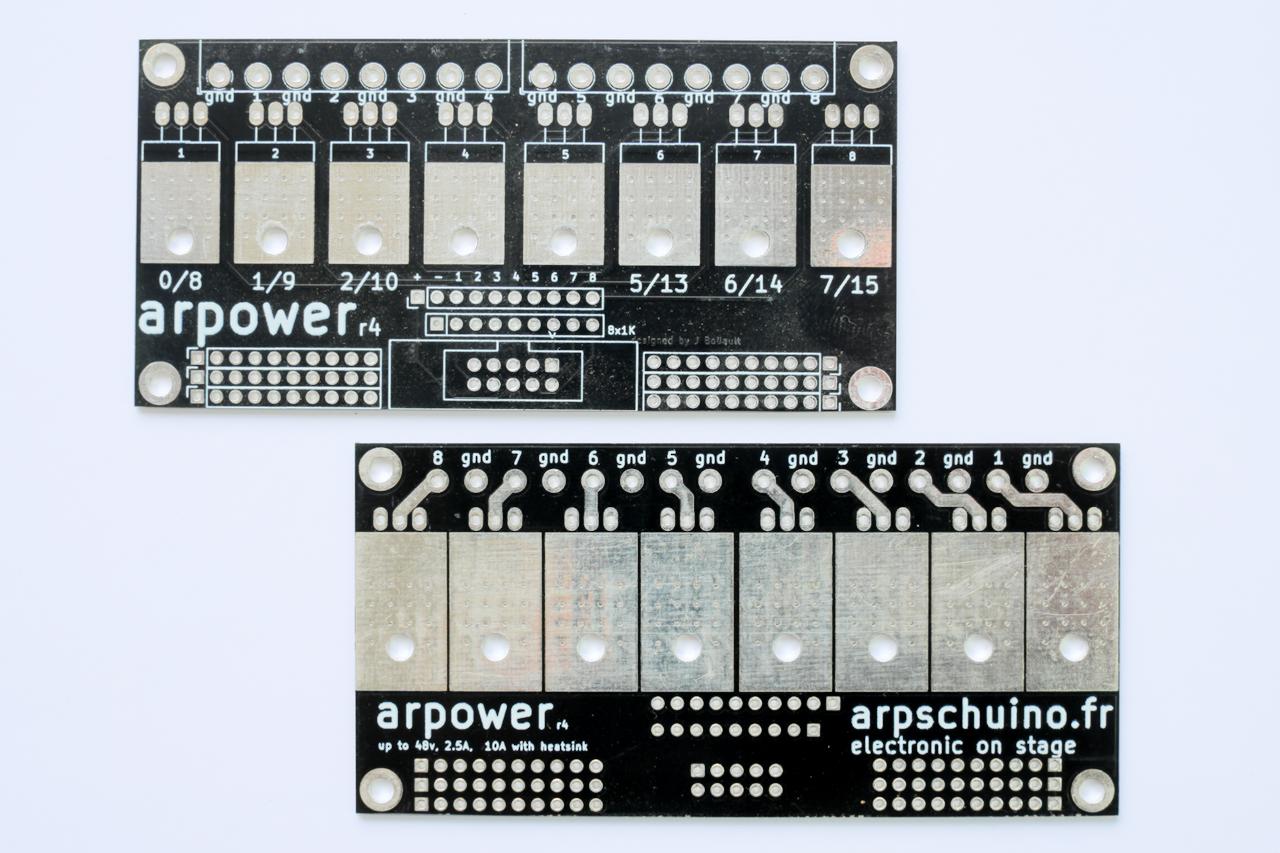

Circuit imprimé completement repensé pour améliorer la dissipation thermique.

Montage sans dissipateur : montage des mosfets à plat avec le CI qui optimise et améliore la dissipation de chaleur.

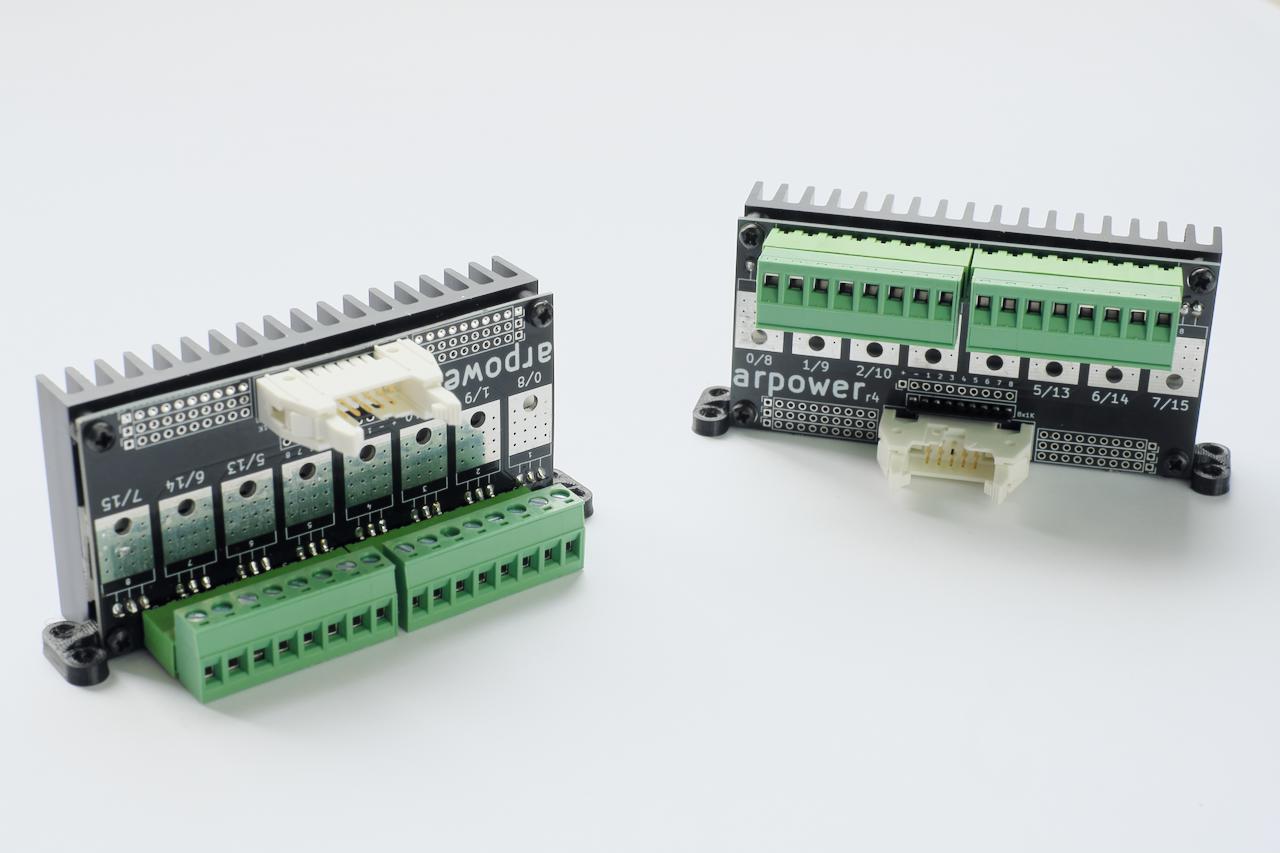

Montage avec dissipateur : Dissipateur à plat pour une meilleur compacité + pattes de fixation. Montage plus facile.

nouveautés R3 :

Nouvelle numérotation des entrées correspondant aux ports arpschuino.

nouveautés R2 :

Un nouveau circuit imprimé, plus beau, mais les spécifications ne changent pas.

Les connecteurs sont désormais à plat.

Les trous de fixation ont été agrandis pour l'utilisation de vis au format M3.

Une sérigraphie plus claire et double face.
