L'arpschuino

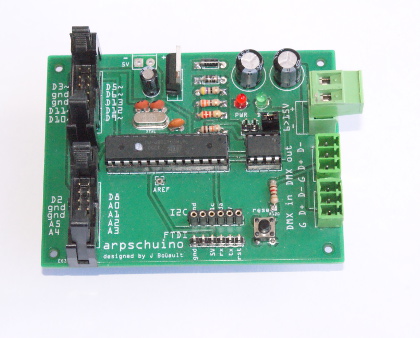

La carte mère, coeur du système arpschuino.

Les tout premiers arpschuinos ont été conçus dans le cadre du projet Pschuuu, auquel ils doivent leur nom. L'arpschuino est équipé du même microcontroleur que les cartes Arduino, l'ATmega 328. Il est capable d'assurer une liaison DMX, en émission ou en réception. Afin d'être utilisé en spectacle ou dans des conditions difficiles, la régulation de son alimentation a été particulierement soignée.

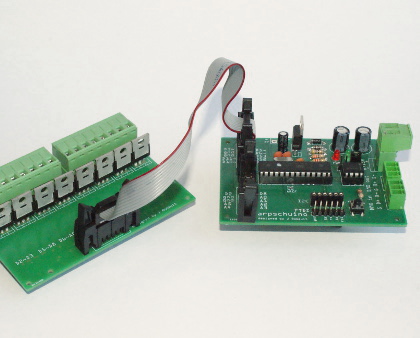

Ses applications sont multiples : graduer des leds, des lampes basse tension, des moteurs. Piloter des leds pixel. Actionner des électro-aimants ou des appareils en 240V ou 110V. Recevoir des données provenant de différents capteurs. Emettre du DMX en standalone... Voir ici différents exemples d'utilisation.

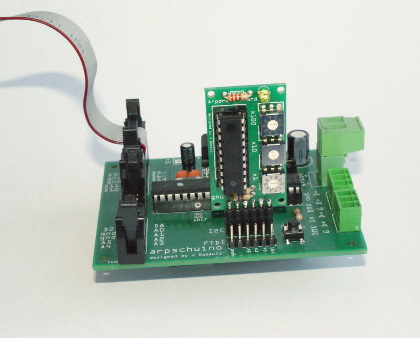

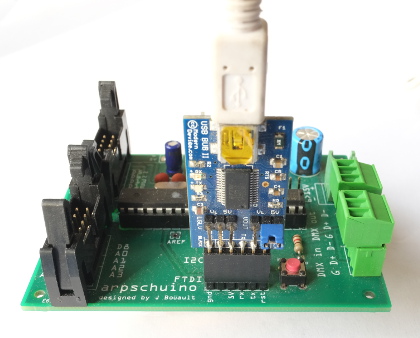

L'apschuino est adressable avec l'arpdress board et programmable avec un adaptateur USB>TTL. Nous utilisons l'USB BUB qu'on peut trouver chez JeeLabs ou Modern Device.

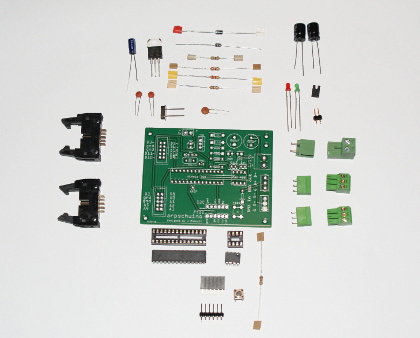

L'arpschuino est fournis en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.

Spécifications :

  • 16 entrées/sorties IO au total
  • 6 sorties PWM
  • 6 entrées analogiques
  • DMX in/out
  • 1 port série (ftdi)
  • 1 port I2C
  • 1 led d'alimentation et 1 de signal
  • Tension d'alimentation : de 6 à 15V
  • Dimensions : 87 mm / 67 mm

Prix : 36 euros


Guide d'assemblage de l'arpschuino : PDF

Mode d'emploi de l'arpschuino : PDF


La partie "boutique en ligne" du site n'est pas encore développée. Si vous êtes intéressé par nos cartes, contactez nous : arpschuino@gmx.fr
