La nouvelle génération de cartes arpschuino.

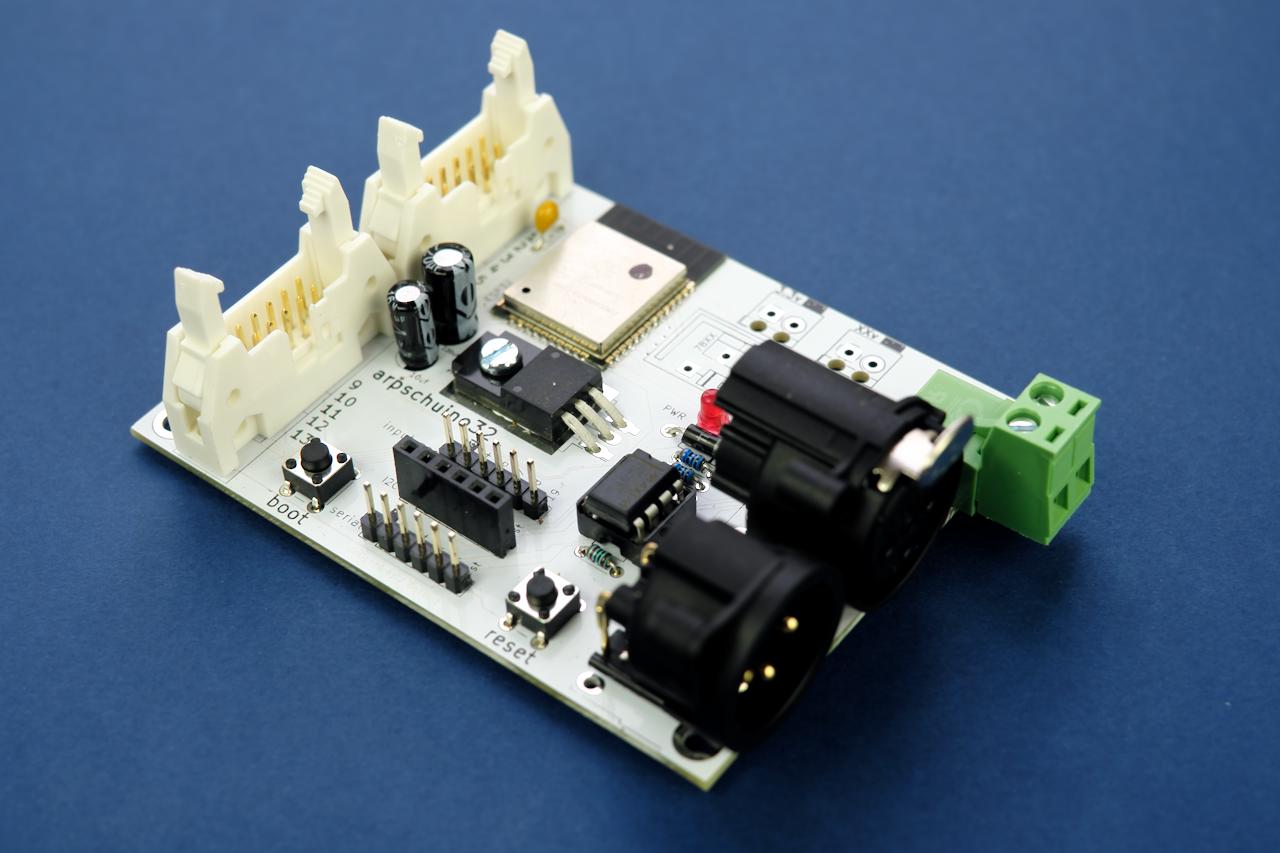

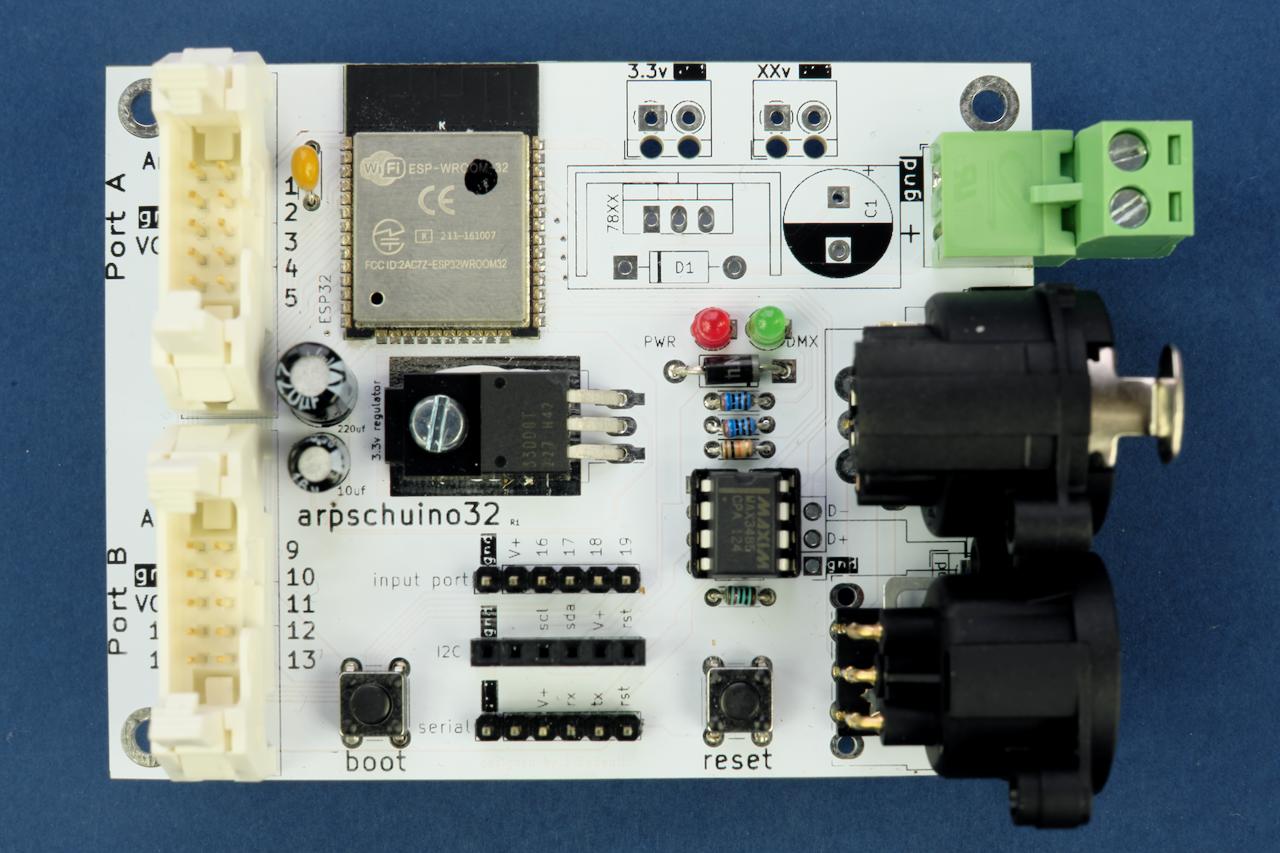

Notre nouvel arpschuino, l'arpschuino32 représente une énorme évolution par rapport à l'arpschuino². Vous pourrez vous y connecter en wifi pour le configurer ou changer l'adresse DMX et, sauf pour des cas particuliers vous n'aurez plus à reprogrammer la carte.

L'arpschuino32 est équipé du microcontrôleur ESP32, c'est un bond technologique par rapport à l'arpschuino² équipé de l'ATmega328 de l'Arduino uno. Avec un processeur double cœur 5 fois plus rapide, 12 fois plus de mémoire flash et 200 fois plus de RAM, une connectivité wifi et la possibilité d'embarquer des pages web pour la configuration.

Il est pilotable en DMX ou en artnet wifi.

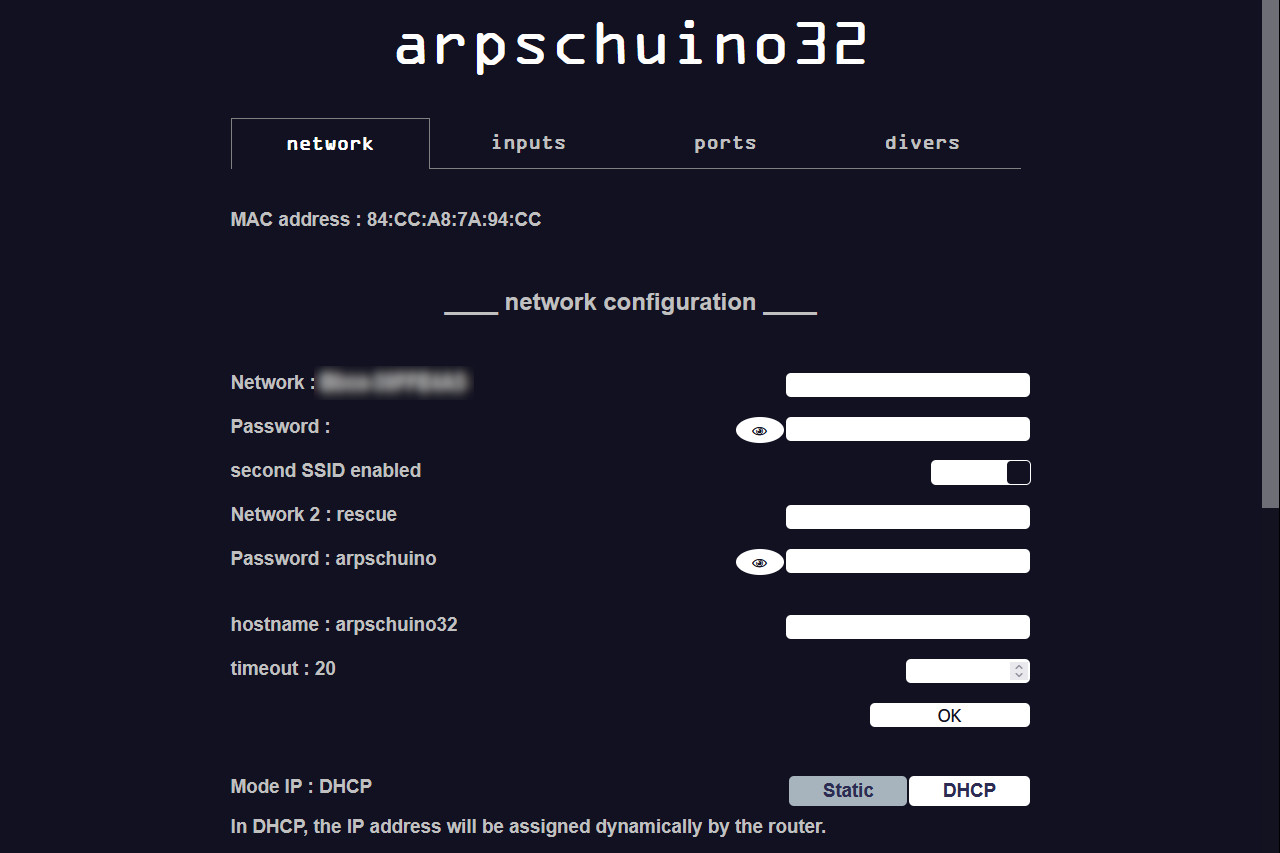

Grace au serveur embarqué dans le firmware par défaut, il est entièrement configurable en wifi via une page web.

L'alimentation à aussi été revue dans l'optique d'une utilisation sur batteries, l'arpschuino32 accepte une alimentation dès 3.7v (accus li-ion) et jusqu'à 12v. De 12 à 24v avec le kit de pré-régulation optionnel.

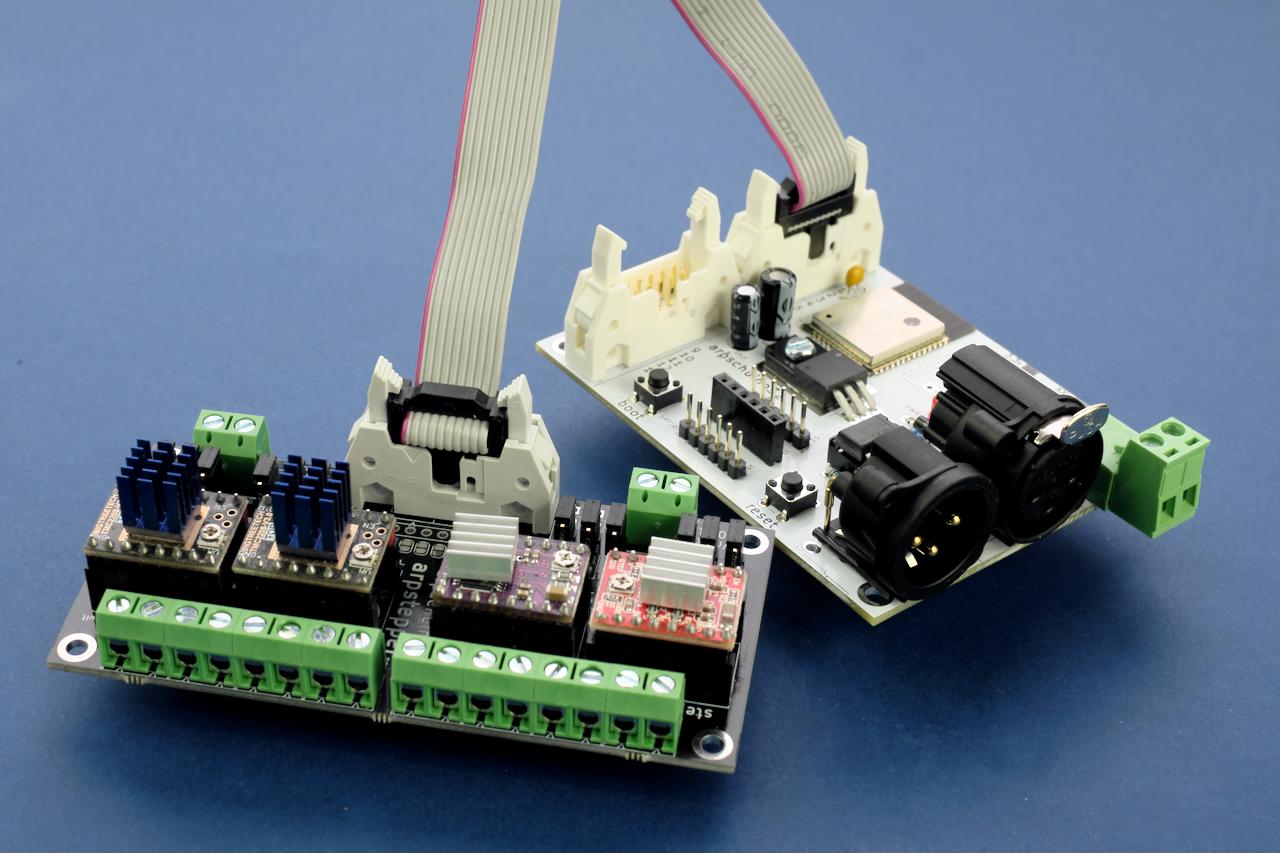

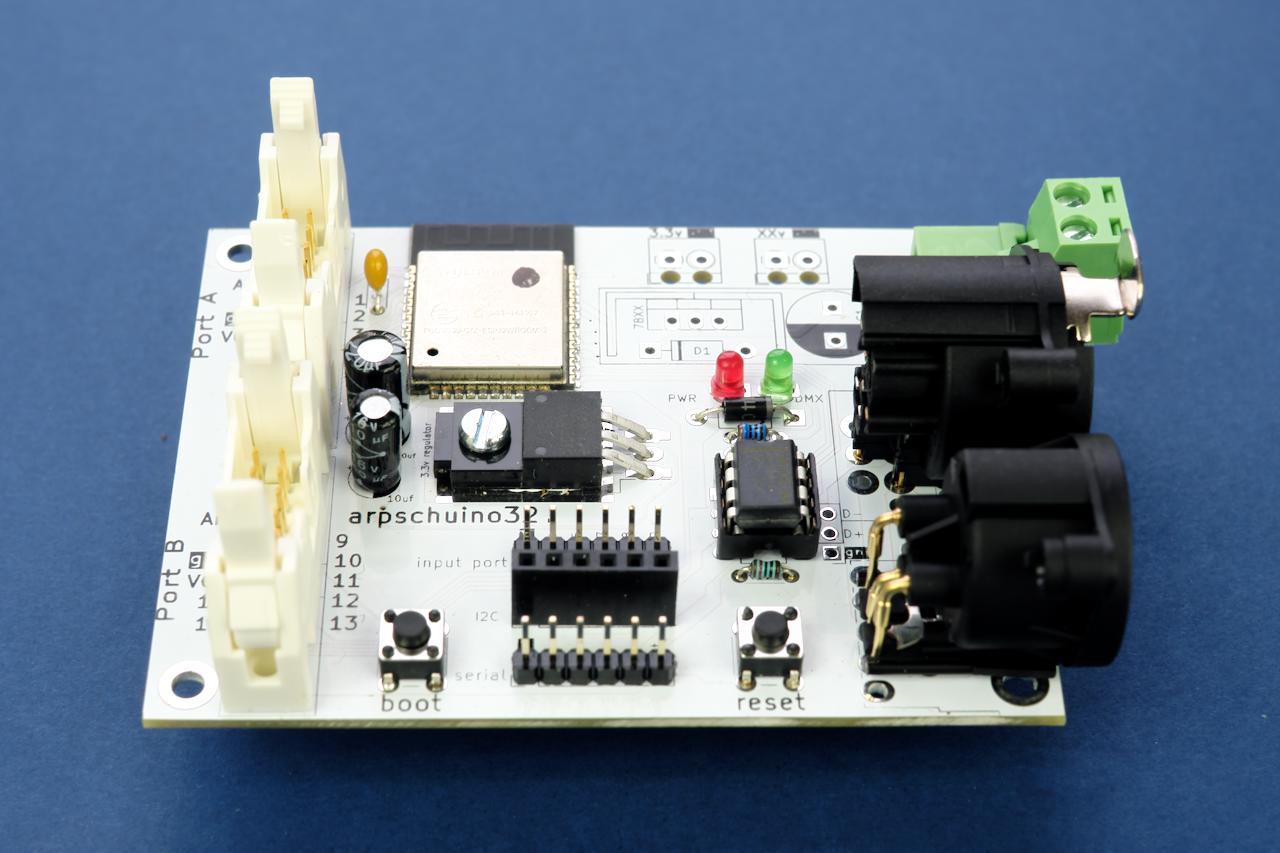

Ses applications sont multiples : graduer des leds, des lampes basse tension, des moteurs, des moteurs pas à pas. Piloter des leds pixel. Actionner des électro-aimants, des relais ou des servo-moteurs...

Il bénéficie, de façon native, d'une résolution PWM (gradation des LEDs) pouvant atteindre la valeur exceptionnelle de 16bits, pour une gradation ultra fine des LEDs.

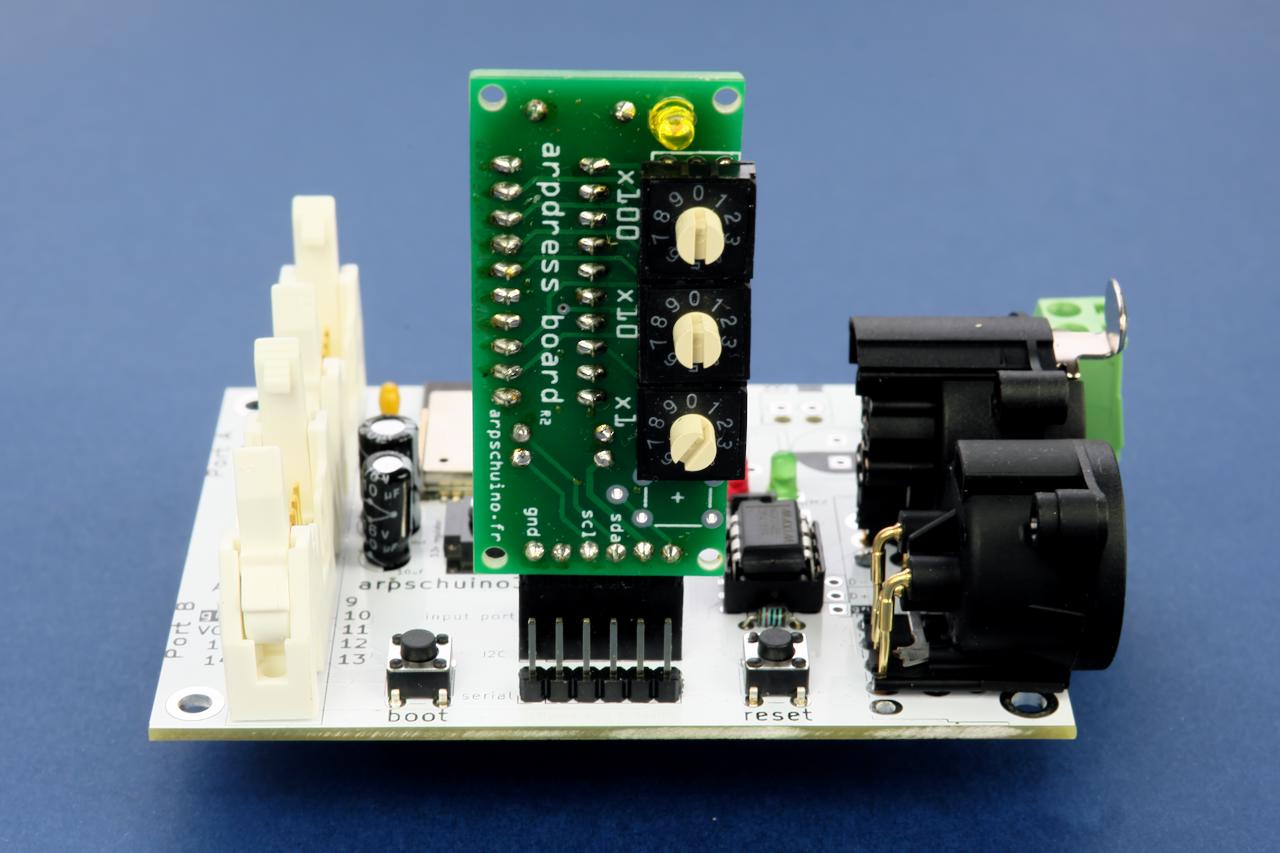

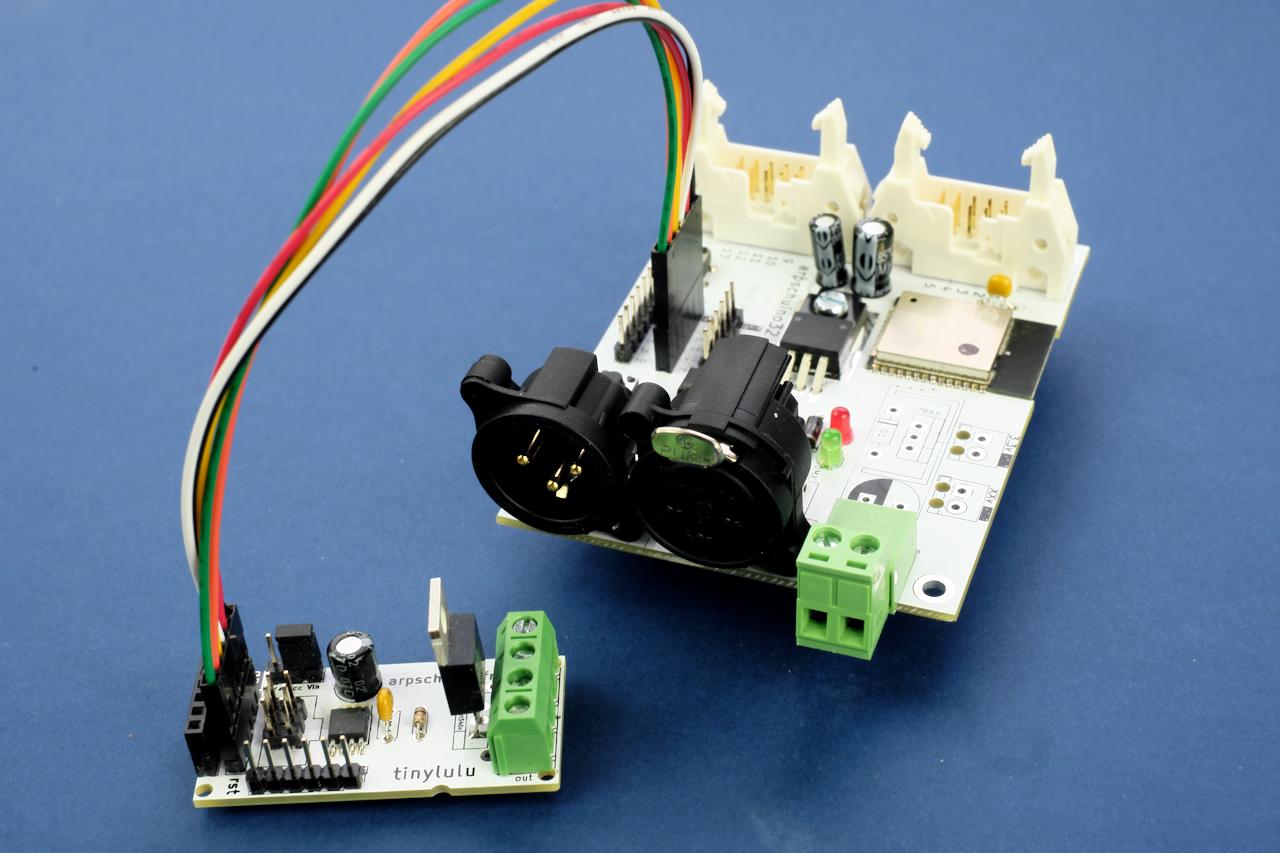

L'arpschuino32 peut être adressé en wifi et reste également adressable avec l'arpdress board comme l'arpschuino².

Il reste programmable avec l'USB>serial(5V) ou tout autre adaptateur USB>TTL 5V.

Spécifications :

  • 16 entrées/sorties
  • 4 entrée supplémentaires
  • 16 sorties PWM
  • 18 entrées analogiques
  • DMX in/out
  • Wifi, including artnet
  • 1 port série
  • 1 port I2C
  • 1 led d'alimentation et 1 de signal
  • Tension d'alimentation : de 3.7 à 12V (12 à 24v en option)
  • Tension de fonctionnement : 3.3V
  • Dimensions : 87 mm / 67 mm

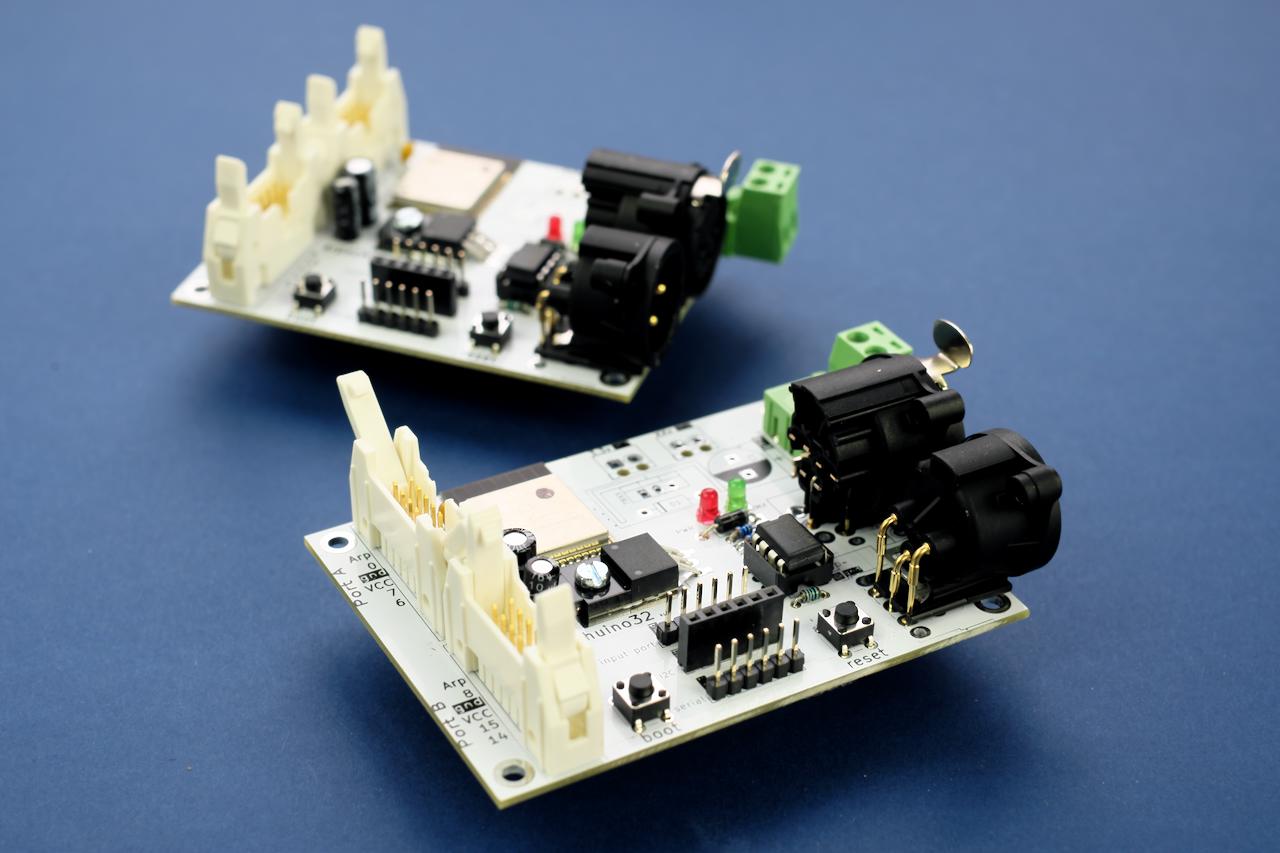

L'arpschuino32 existe en version avec antenne intégrée ou avec connecteur IPEX pour une antenne externe.

Prix :

  • classic version (borniers enfichables): 45 €
  • XLR 3 version : 45 €
  • XLR 5 version : 48 €

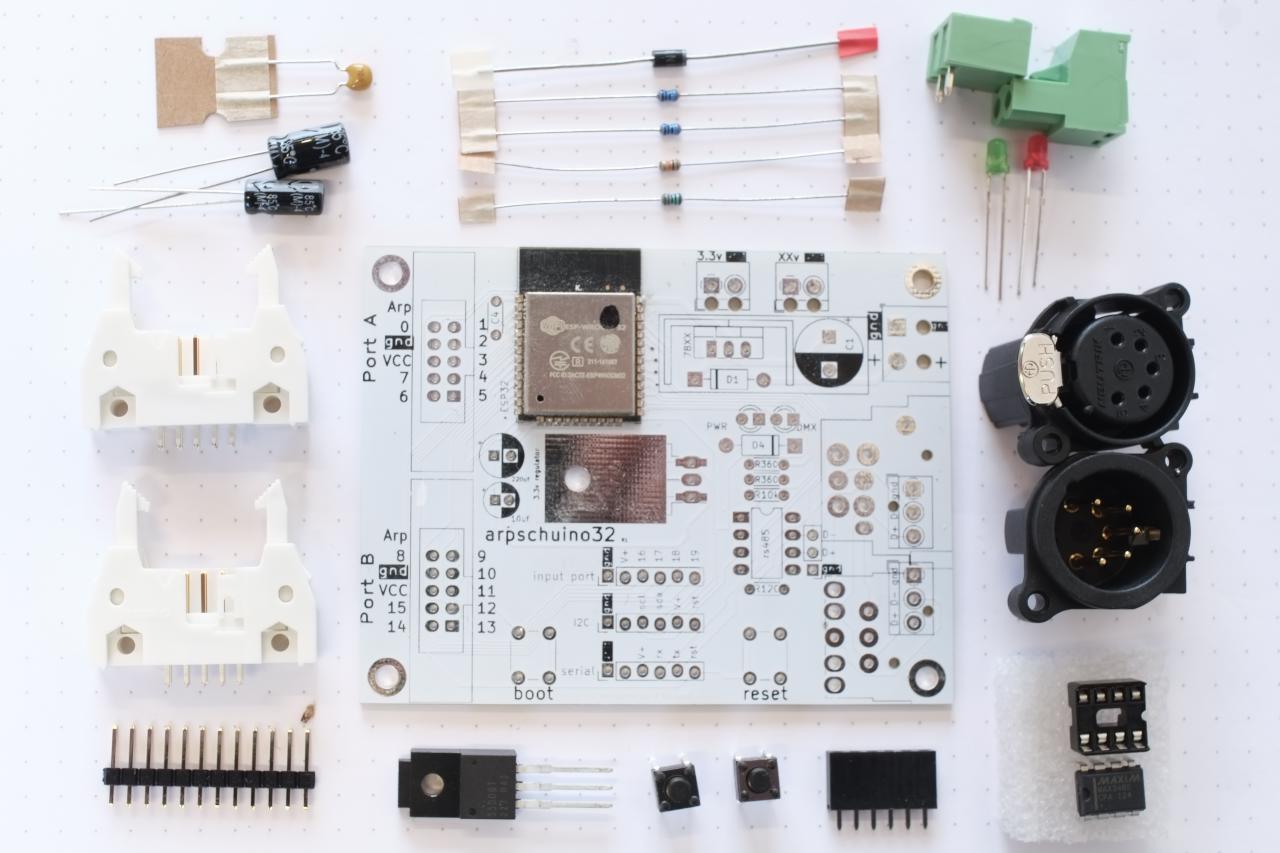

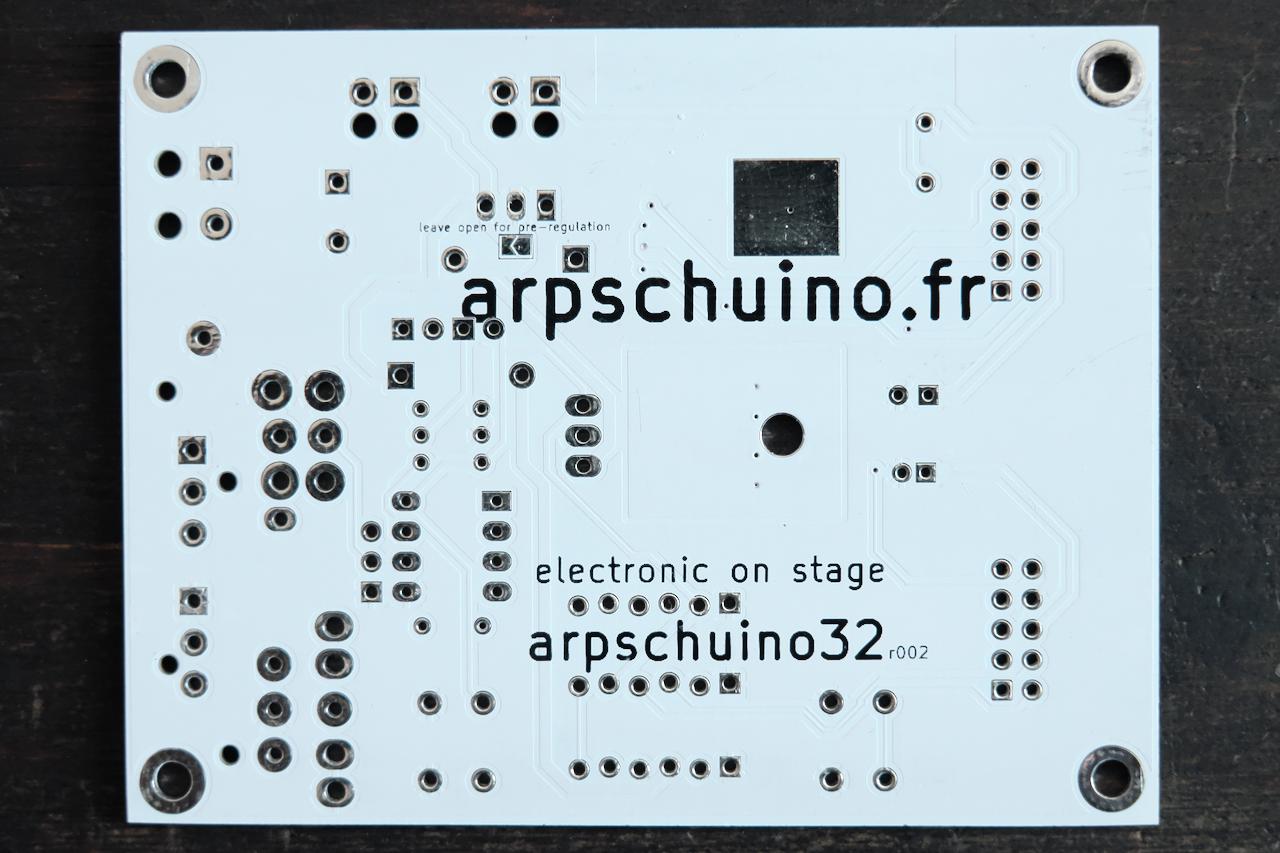

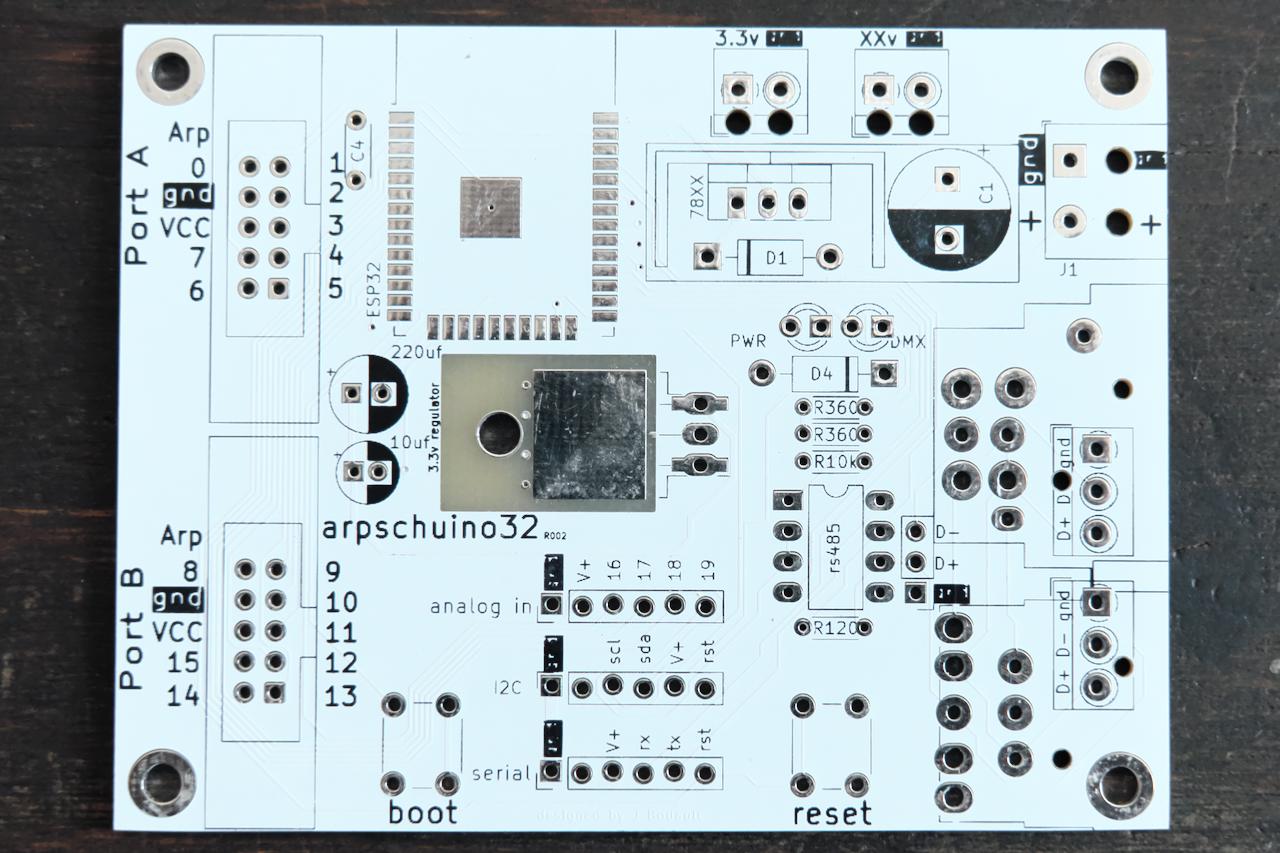

L'arpschuino² est fourni en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.

Lors de la commande, n'oubliez pas de préciser si vous souhaitez classique, XLR3 ou 5; pré-régulation ou non; antenne intégrée ou connecteur ipex.

Options :

  • Assemblage du kit : 11 €

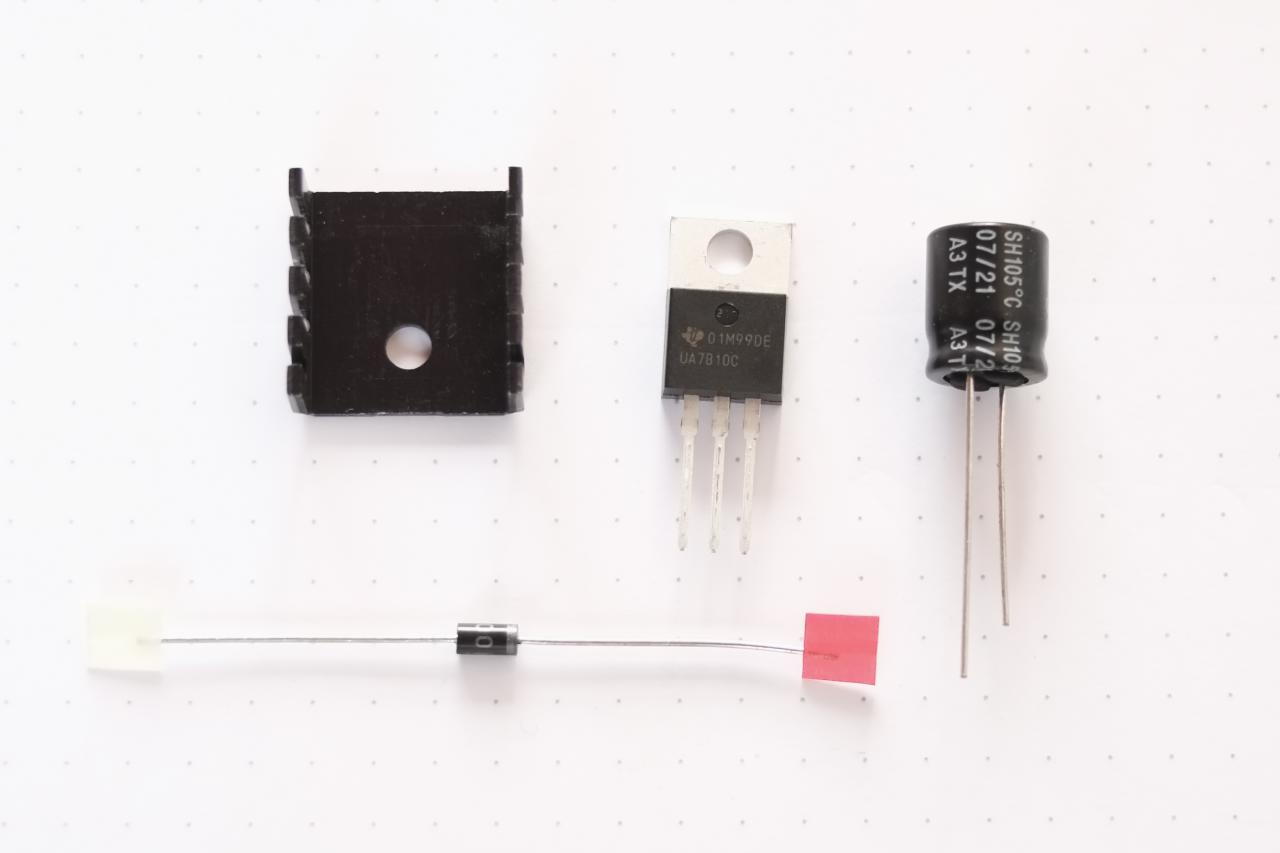

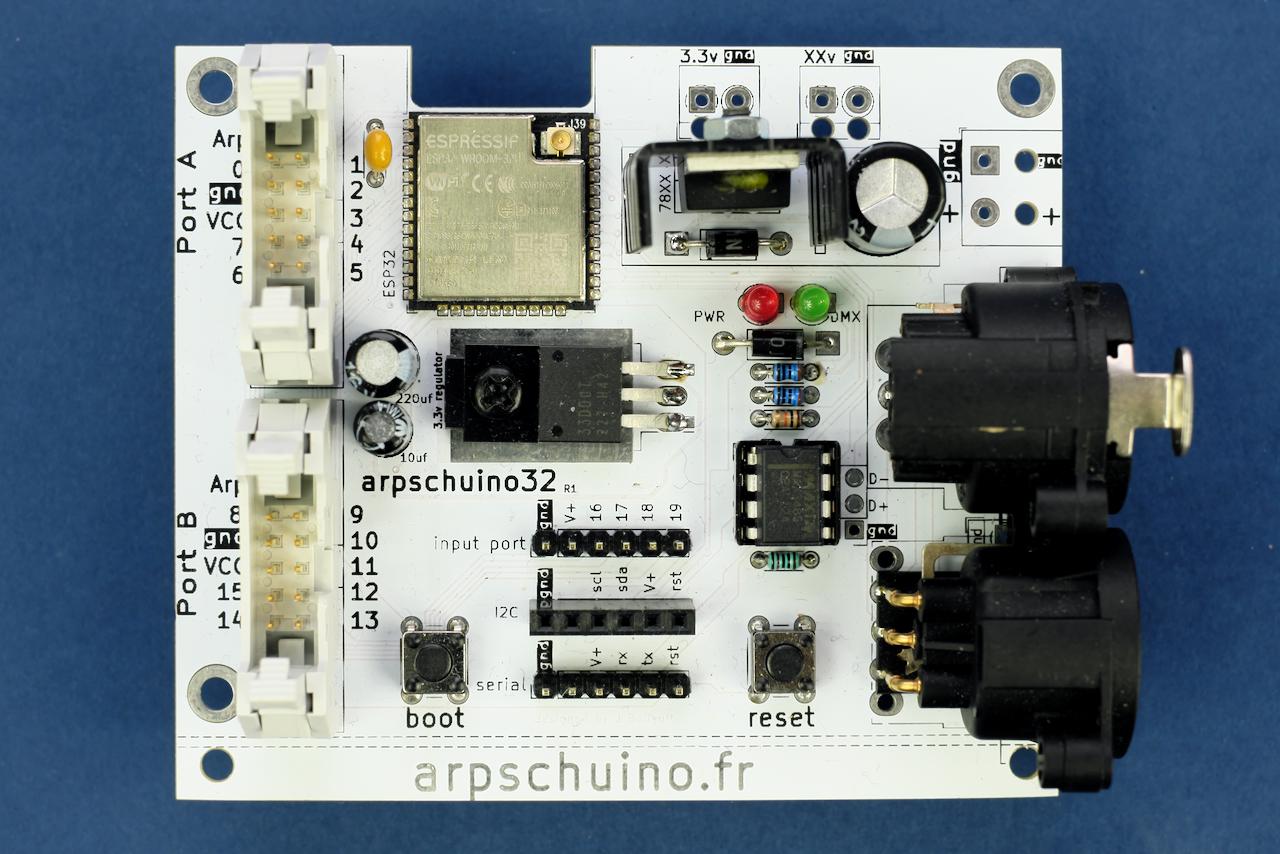

  • Kit de pré-régulation (permet d'alimenter l'arpschuino32 avec une tension comprise entre 12 et 24V). Comprend un condensateur, une diode, 1 régulateur et un dissipateur thermique : 5€
  • Version avec connecteur IPEX pour antenne externe : 2€
  • Câble IPEX>SMA 5cm : 1.5 €
  • Câble IPEX>SMA 15cm : 2 €
  • Antenne SMA 2.4 Ghz : 8 €
  • Antenne SMA 2.4 Ghz grand format: 10€

 ressources :

Guide d'assemblage de l'arpschuino32(fr+en) : PDF

Gabarit arpschuino XLR (idem arpschuino²): PDF     DWG

Schématique de l'arpschuino32 : PDF

 Tutos :


Forum arpschuino


Ce site n'est pas une "boutique en ligne". Si vous êtes intéressé par nos cartes, contactez nous : arpschuino@gmx.fr
